VMAX ab Baujahr 2009 - RP21

Tank 21,5 und 24,5 Liter

Teileliste:

1. Tank

2. Benzinpumpenverlängerung

3. Kabelzug

4. Halterung Bremsbehälter – Schlauch mit Verlängerung

5. Befestigungsteile



Einbauanleitung mit ausreichend Bildmaterial



Das Motorrad sicher aufstellen so dass es nicht umfallen kann!

Montagezeit 6-8 Std.



Demontage des Serientanks in der aufgeführten Reihenfolge:

- Sitz

- Soziussitz

- Seitendeckel links

- Seitendeckel rechts

- Tankbelüftung incl. Aktivkohlefilter

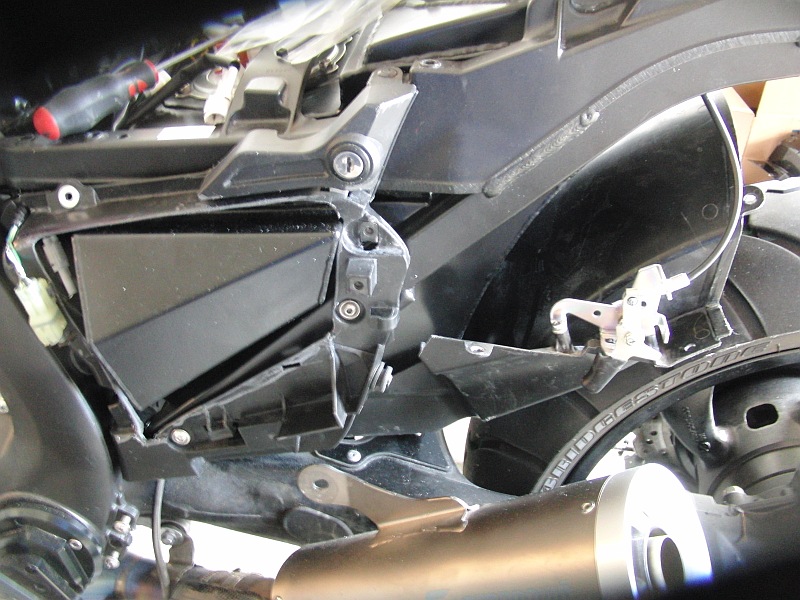

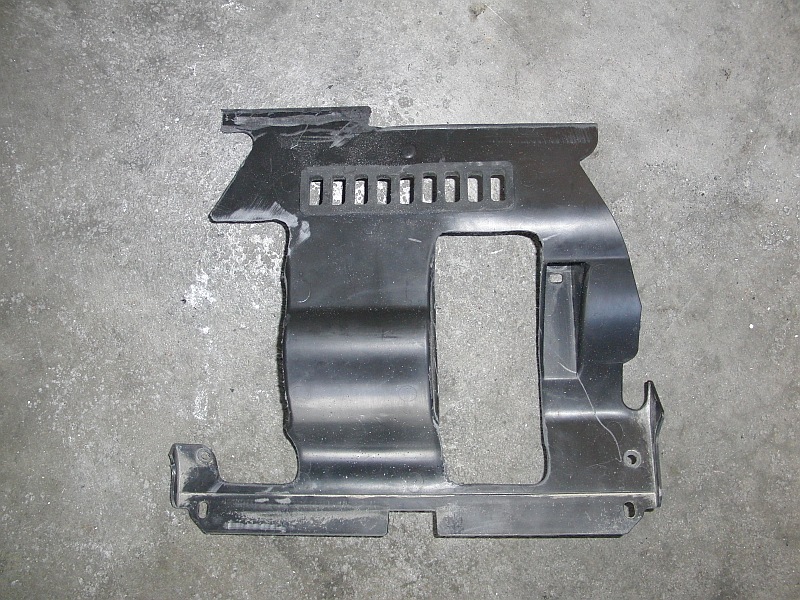

- Gepäckfachplastik links , muss später modifiziert werden, Bilder 31-34

- Elektrikträgerplatte rechts (nur lösen)

- Nieten Radhausplastik entfernen

- Radhausplastik 1

- Radhausplastik 2

- Nummernschildhalter

- Heckfender komplett

- Anschlusskabel Rückleuchte und Blinker

- Rückleuchte

- Stecker Lichtmaschinenregler

- Anschlussstecker Kraftstoffpumpe

- Kraftstoffleitung

- Exup Motor lösen

- Bowdenzuges für Tanköffnung

- Auspuffendtöpfe

- Soziusrastenträger

- Rahmenheck durch Entfernen der 4 Hauptbefestigungsschrauben

- des vollständigen Rahmenhecks incl. Tank

- Radhausplastik 3 muss später modifiziert werden, Bilder 1-4

- des Tanks aus dem Rahmenheck herausnehmen

- der Tankhaltegummis vom Rahmenheck entfernen

- der Kraftstoffpumpe

- der Kraftstoffpumpeneinheit Montage der Pumpenansaugverlängerung Bilder 17-23

- des Kraftstoffeinfüllstutzens







Montage des neuen Tanks:

- Modifikation des Radhausplastik , Bilder 1-4

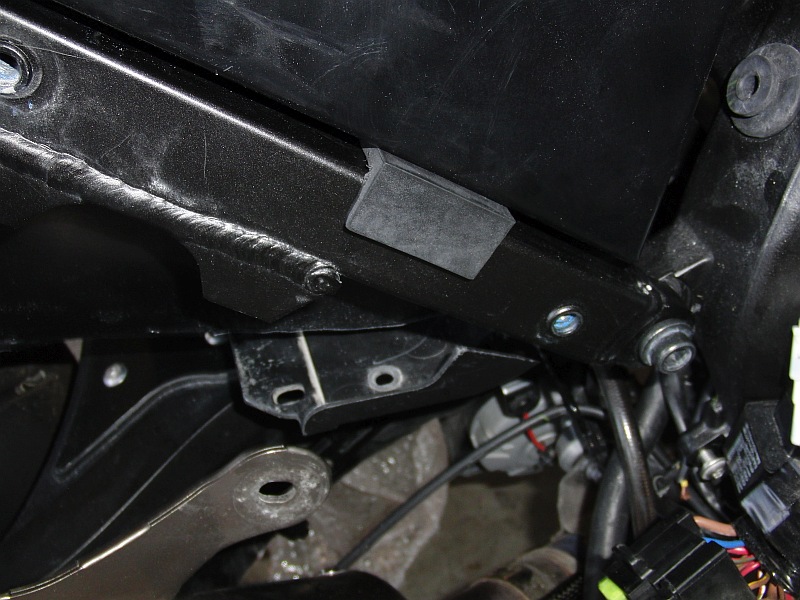

- Bekleben der Rahmenheckstreben mit Dämpfungsband oder modifizierte original Gummi

- Vormontage des modifizierten Radhausplastiks

- Montage der modifizierten Kraftsoffpumpe unter Verwendung der Serienbauteile incl. Dichtung

- Montage des Kraftstoffeinfüllstutzens unter Verwendung der Serienbauteile incl. Dichtung

- Sitzbowdenzug am Rahmenheck positionieren:

- Der Kabelzug muss zwischen Tank und Rahmen verlegt werden bevor der Tank im Rahmen montiert wird.

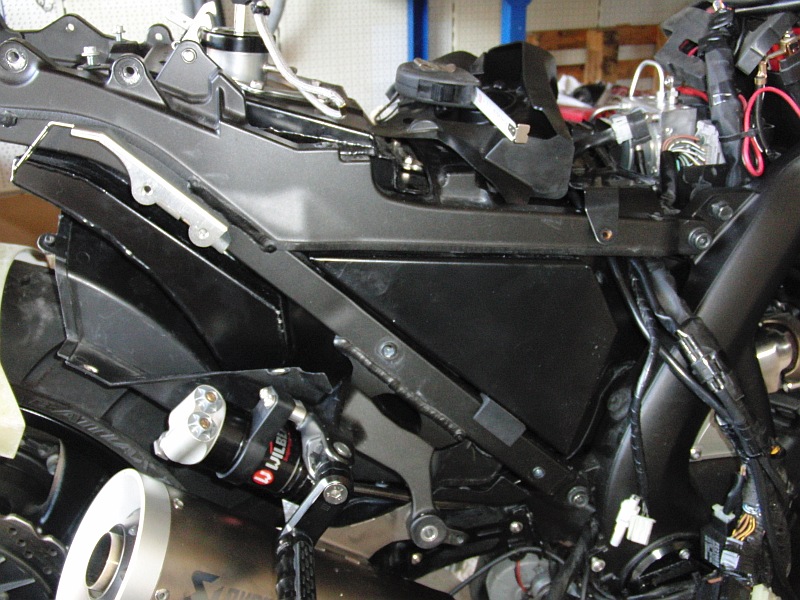

Einbau des neuen Tanks in Rahmenheck

Rahmenheck am Hauptrahmen Montieren

(vorerst nur mit den oberen beiden Befestigungsschrauben)



Zum Einbau des Tanks in den Rahmen ist besser mit 2 Personen zu machen.

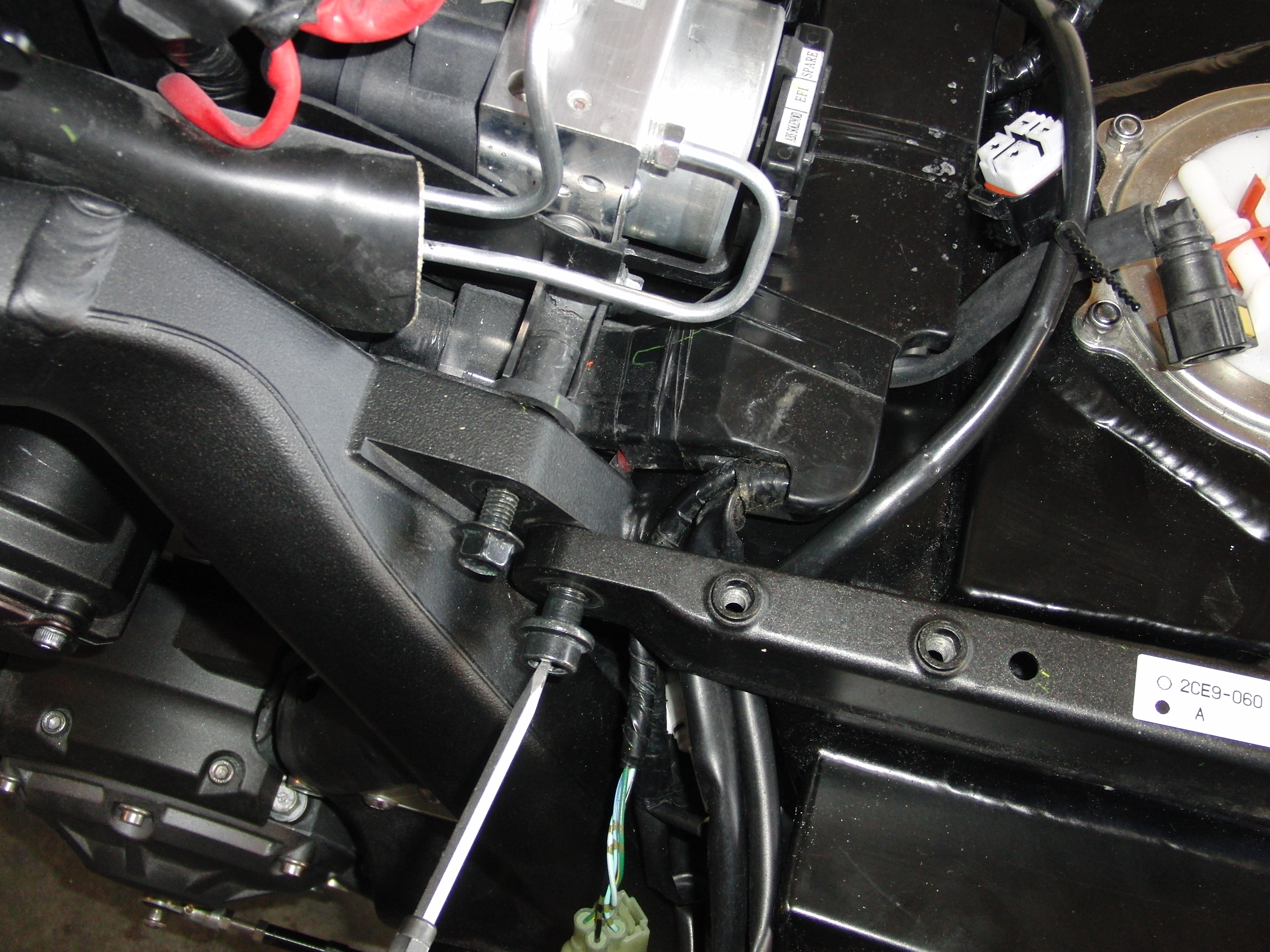

- Anheben des Rahmenhecks und Montage des Radhausplastiks 2

- Absenken des Rahmenhecks und Befestigung durch Einschrauben der unteren

   beiden Befestigungsschrauben

- Verlegung der Lichtmaschinenreglerkabel,

Rücklicht- und Blinkeranschlusskabel in der serienmäßigen Position.



- Montage des Radhausplastiks  in Verbindung mit dem Kennzeichenträger

- Montage des modifizierten Anlenkpunktes für Sitz Bowdenzug

- Anschluss des Sitz Bowdenzugs

- Montage Rücklicht und Anschluss der Verbindungskabel

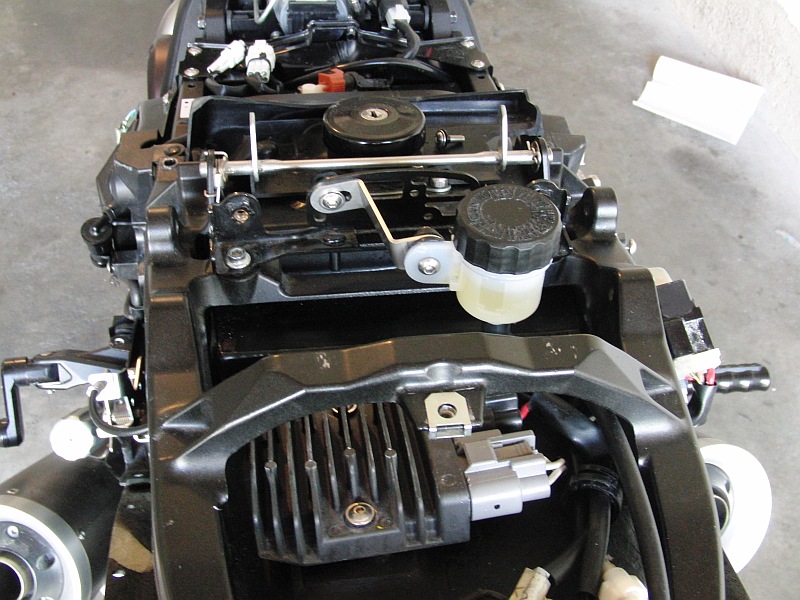

- Repositionierung und Montage des Bremsflüssigkeitsausgleichbehälters



 Montage Soziusrastenträger,

Auspuffendtöpfe,

Exupmotor falls vorhanden

Elektrik Trägertplatte rechts,

Gepäckfachplastik links,

Sitz und Soziussitz,

Seitendeckel



Achtung !

Den Motor erst starten nach Erstbefüllung des neuen Tanks, damit die Benzinpumpe nicht „trocken“ läuft.

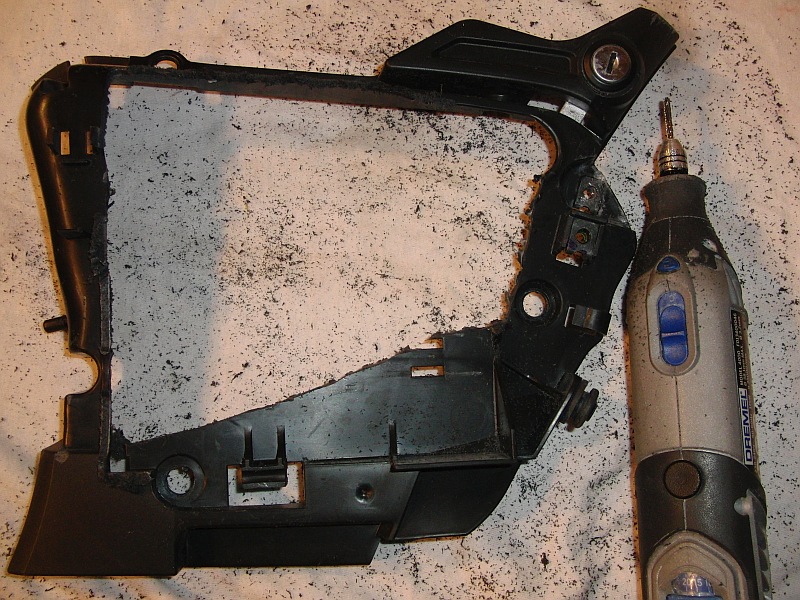

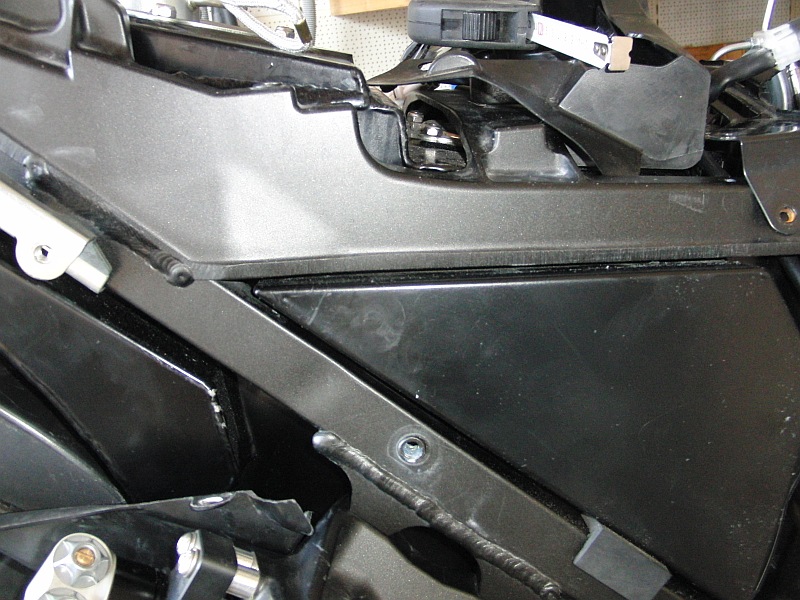

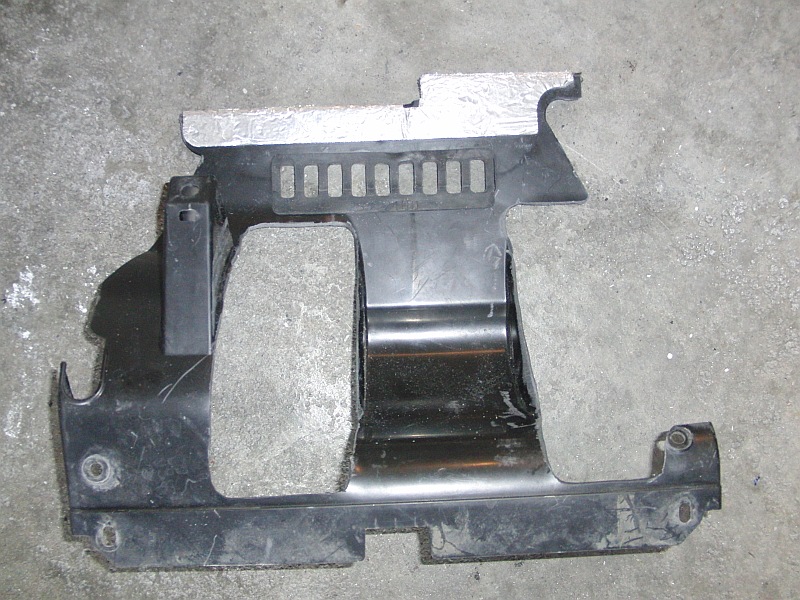

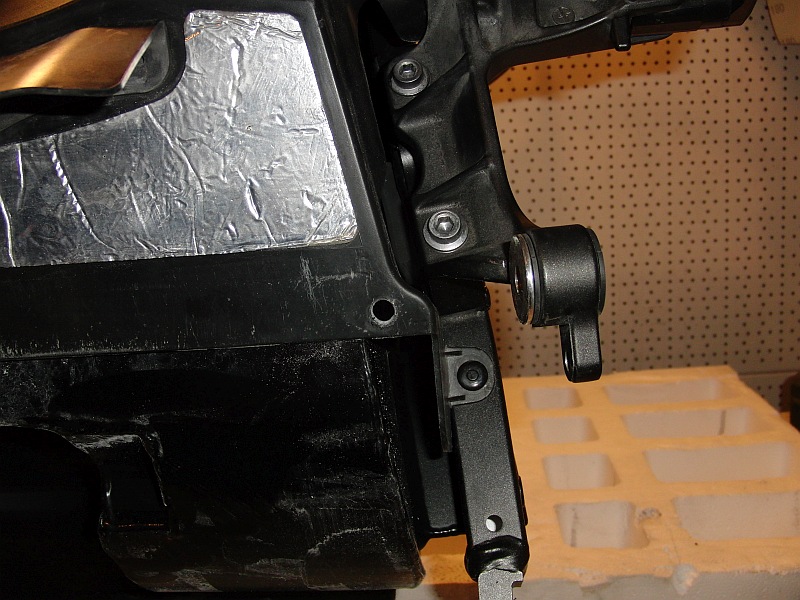

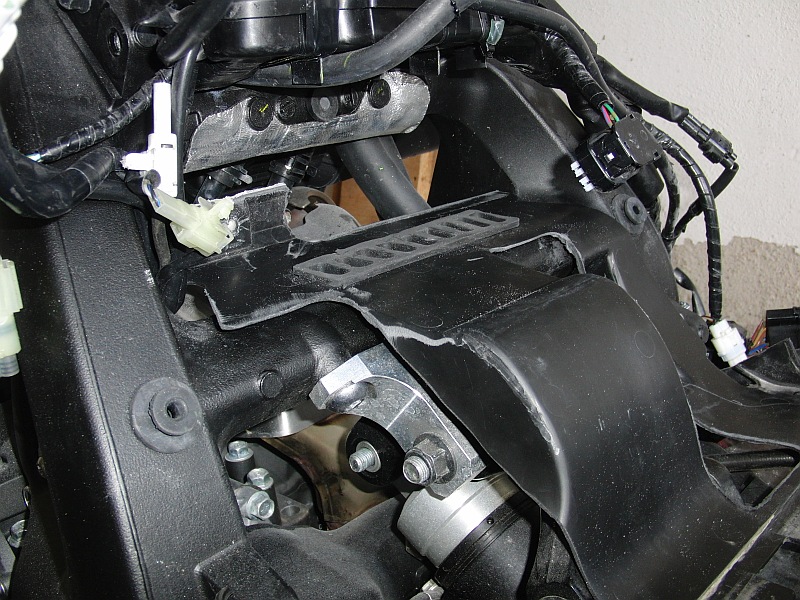

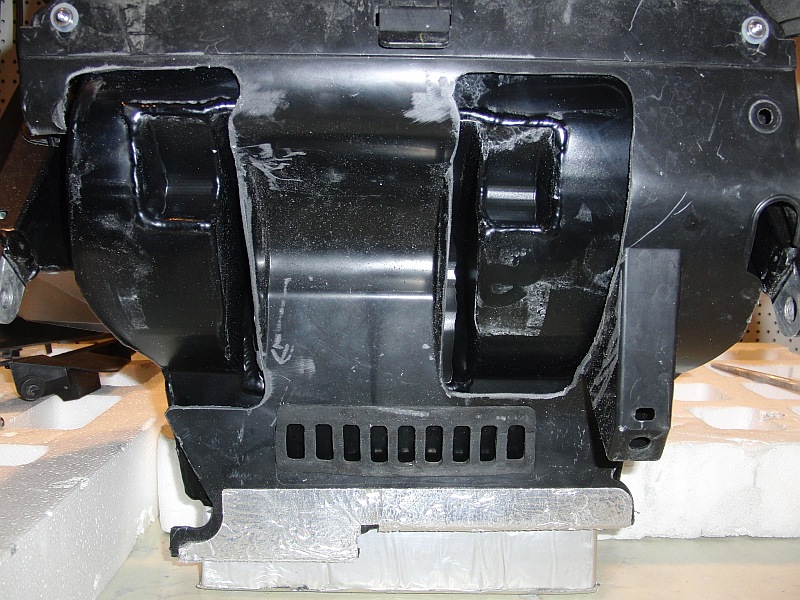

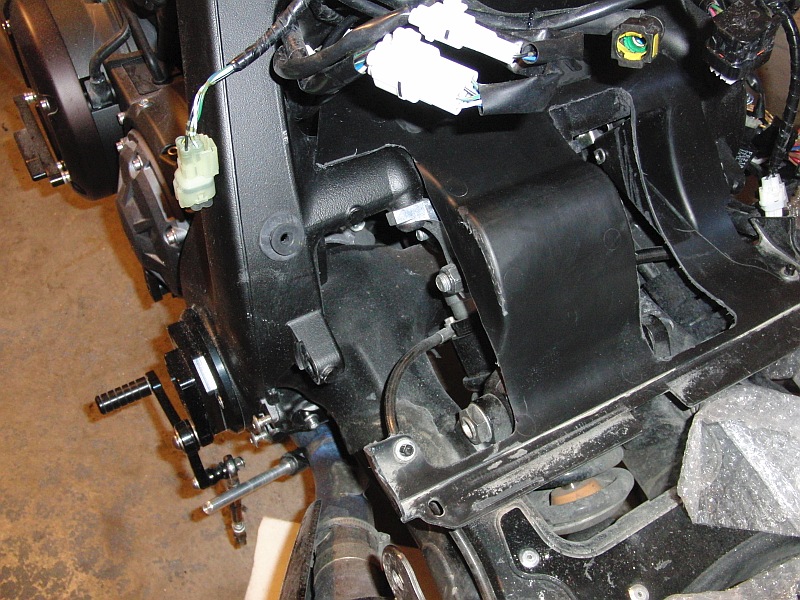

Bild 1 -4  Unterboden Ausschneiden, z.B. mit einem Dremel oder ähnlichem







Plastik Vorn/ Plastic front

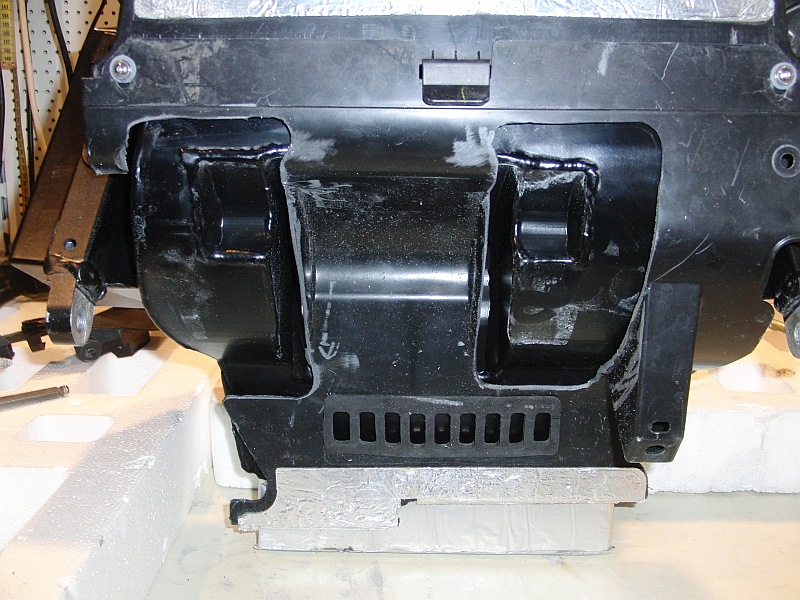

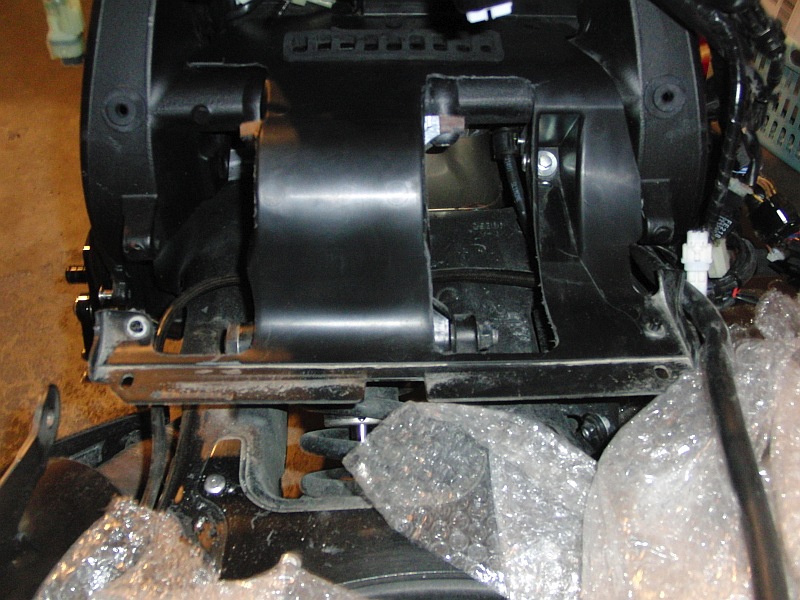

Bild 5 -8  Unterboden über Federbein ausschneiden.

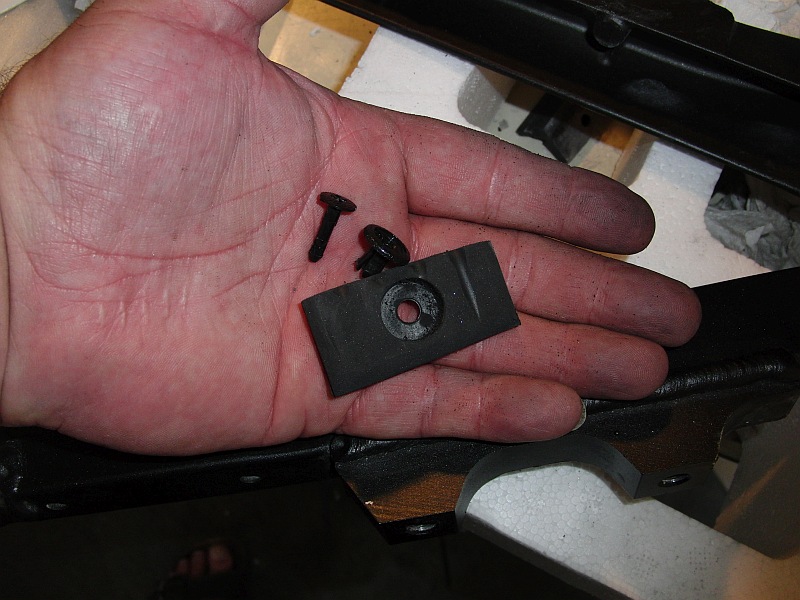

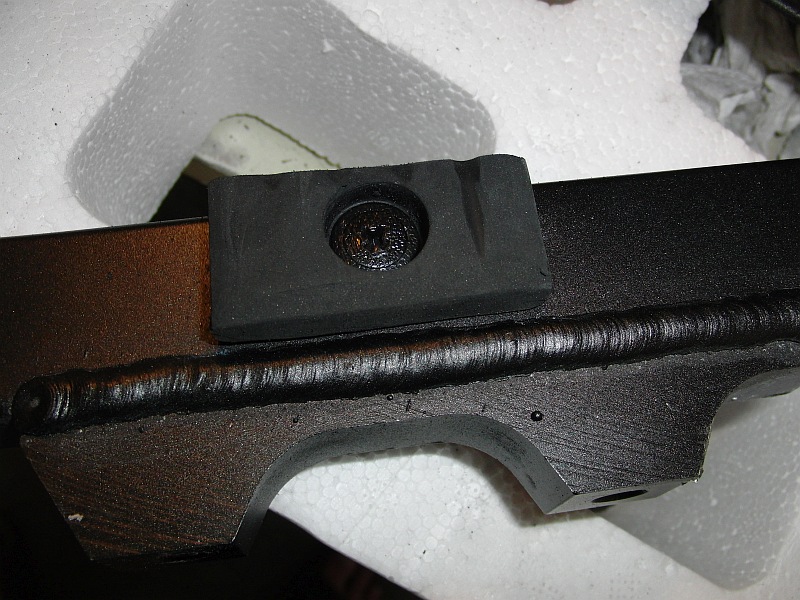

Alle Gummi Distanzen entfernen.






Bild 9-13

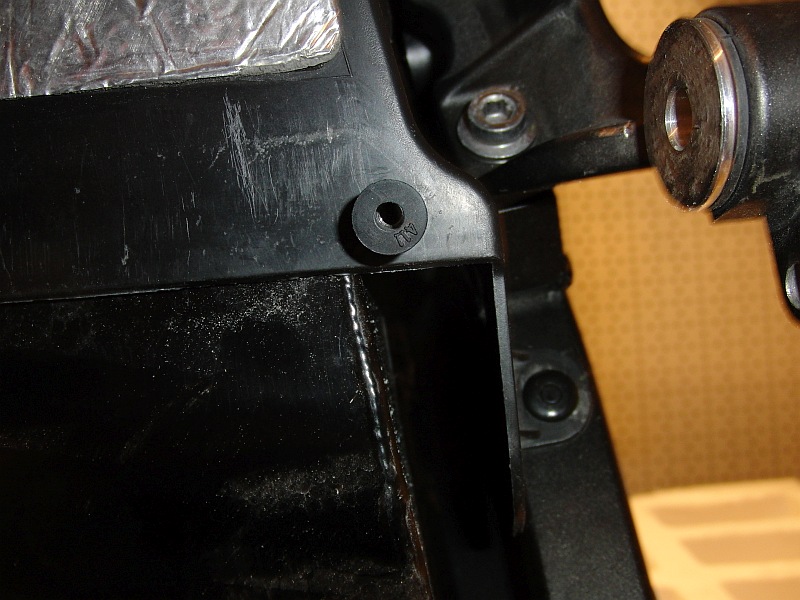

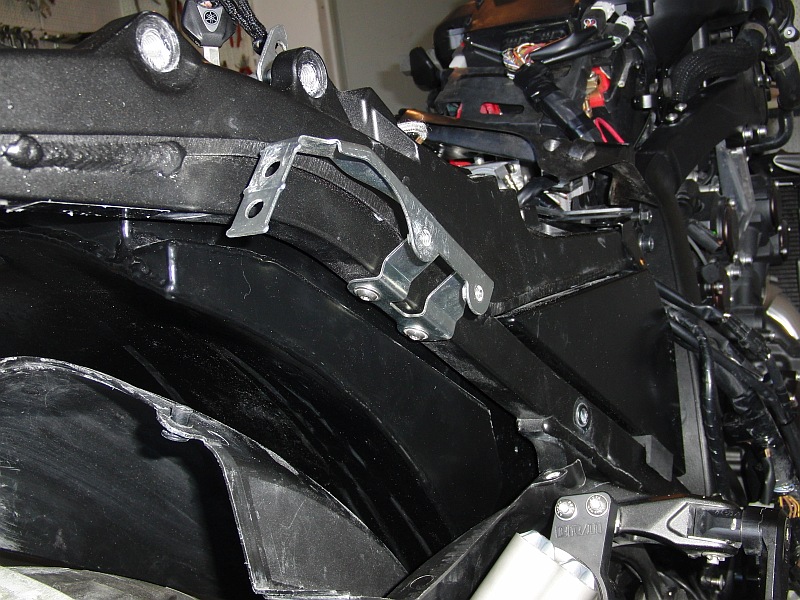

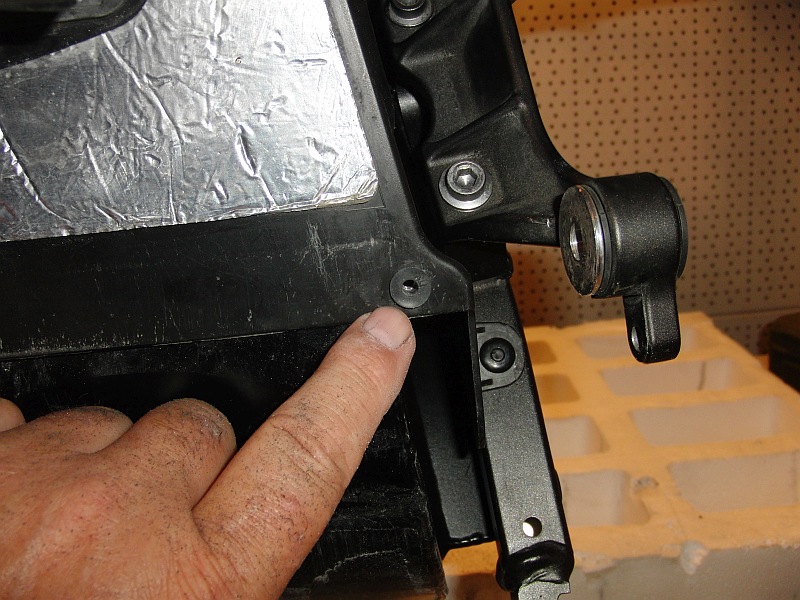

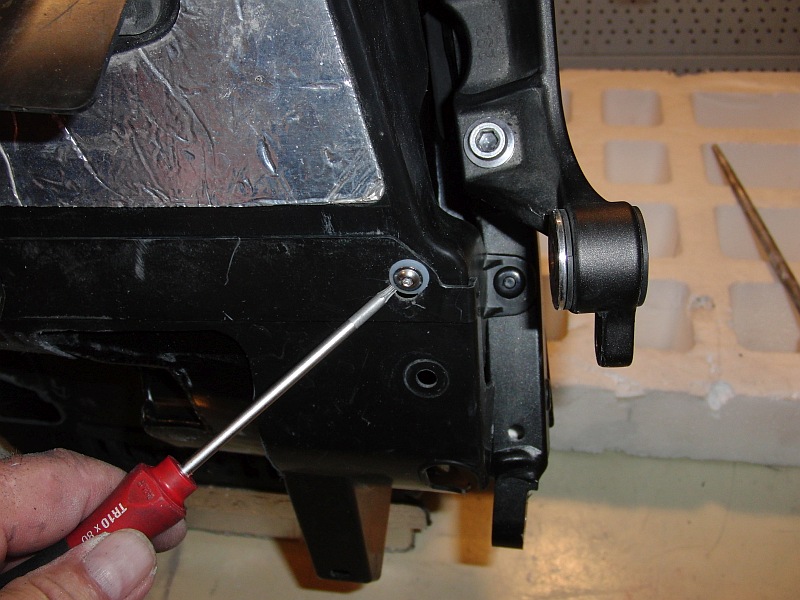

Die vorhanden Bohrung vergrößern so das die mitgelieferte Gummimutter saugend passt







Bild 14 - 15 -16

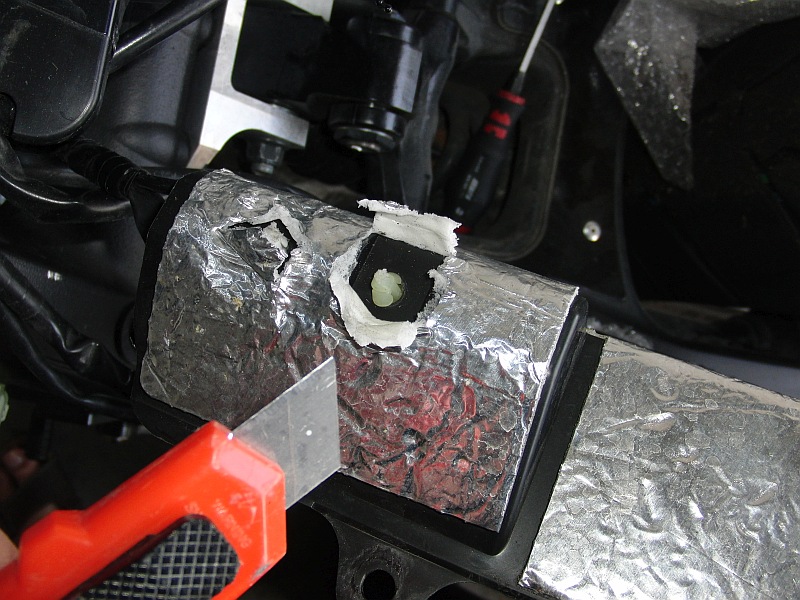

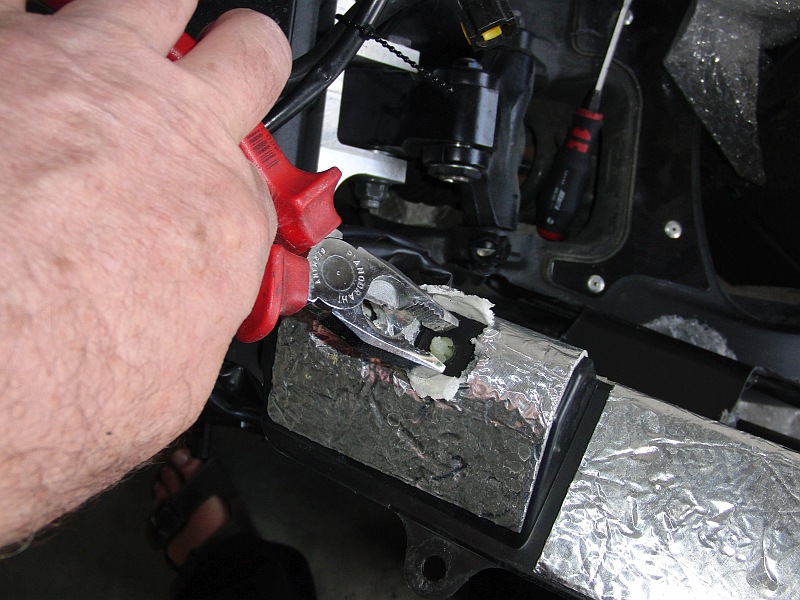

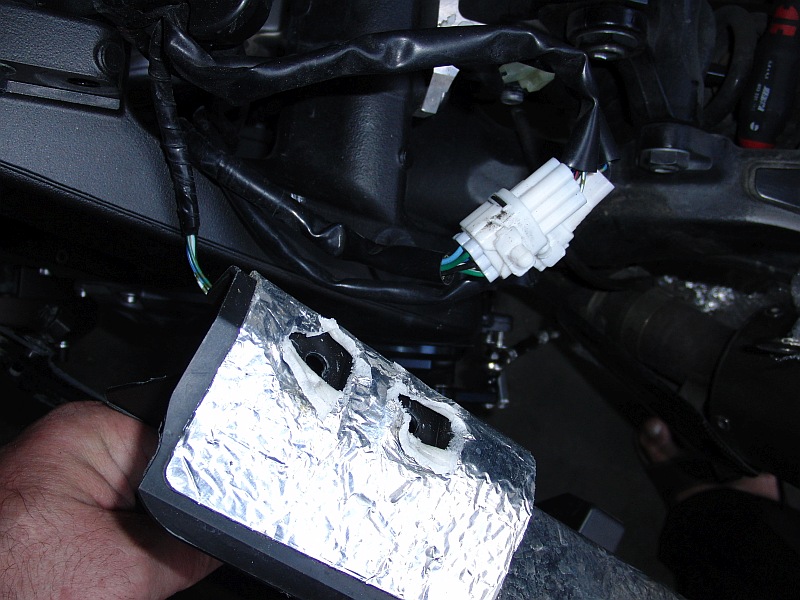

Hitzeschutz aufschneiden und die Klammer entfernen






Benzinpumpe/Petrol Pump

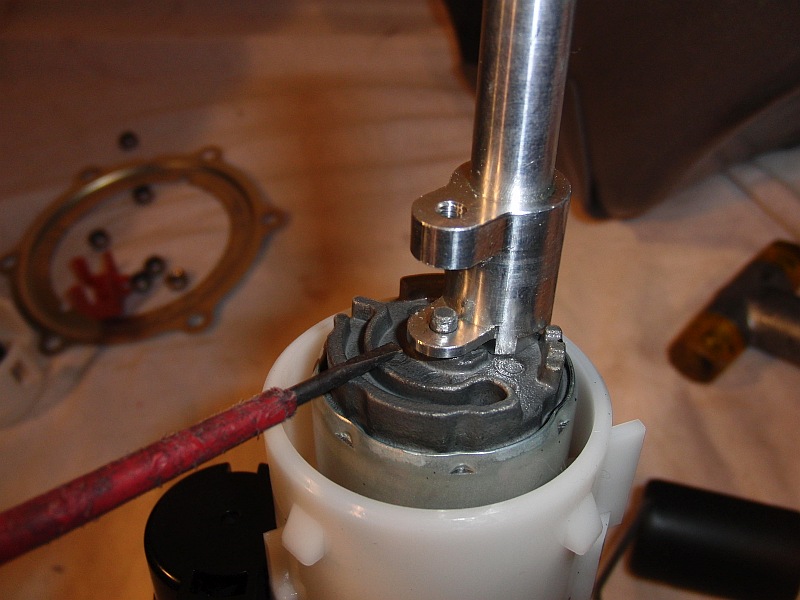

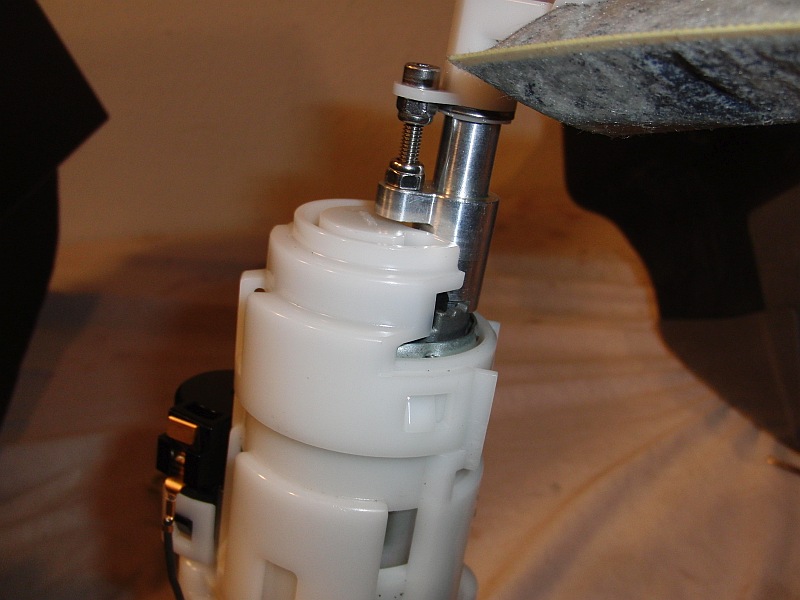

Benzinpumpen Verlängerung, Benzinpumpe unten den weisen Plastikclip lösen und abnehmen

Sicherungsring  mit einem kleinen Schraubendreher herausheben.

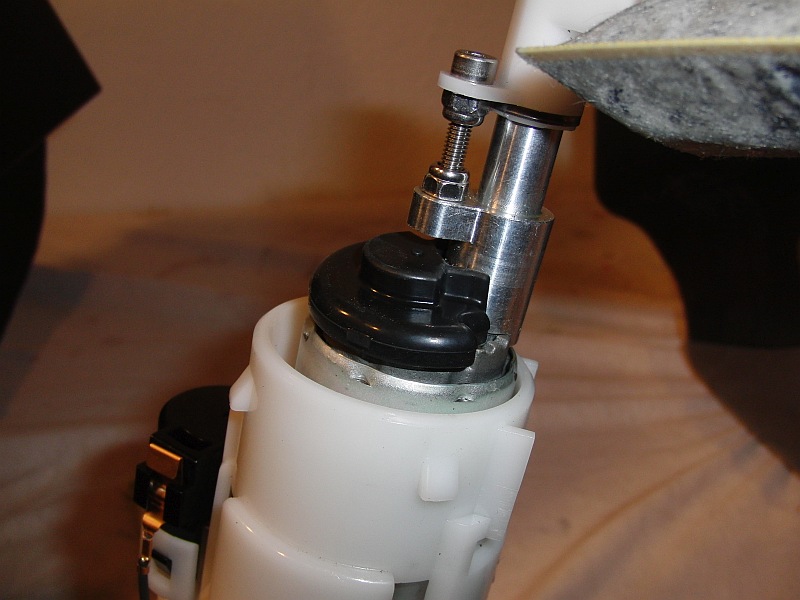

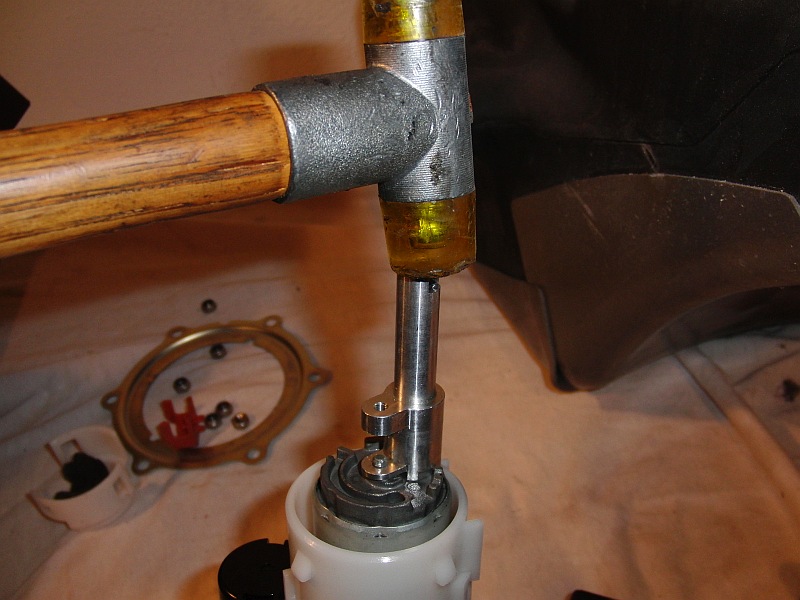

Verlängerung aufsetzen und mit einem Plastik oder Gummihammer vorsichtig fest klopfen

Schraube mit beiden Kontermuttern montieren, bitte nur  so anziehen das es spielfrei sitzt !

Bild 17-21

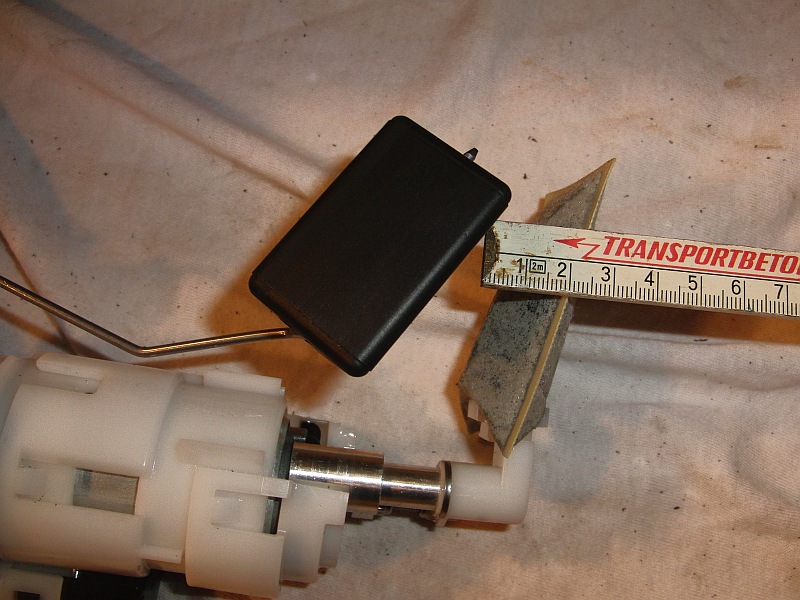

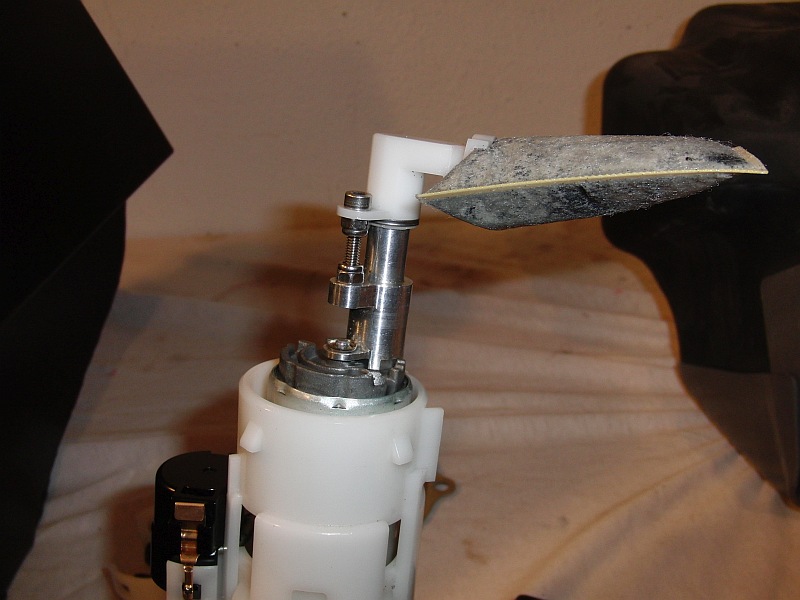

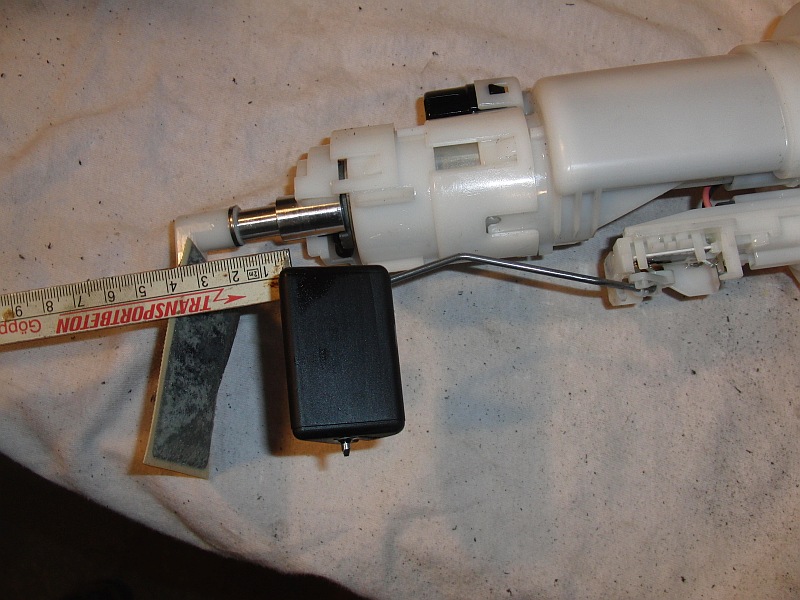

Schwimmer Stand

Der Schwimmerstand Ausleger kann, muß aber nicht, vorsichtig von Hand verbiegen

bis das angegeben Maß erreicht ist.

Wird der Schwimmer im Serienzustand belassen ist die Reserveanzeige sehr ungenau !

Bild 22-23

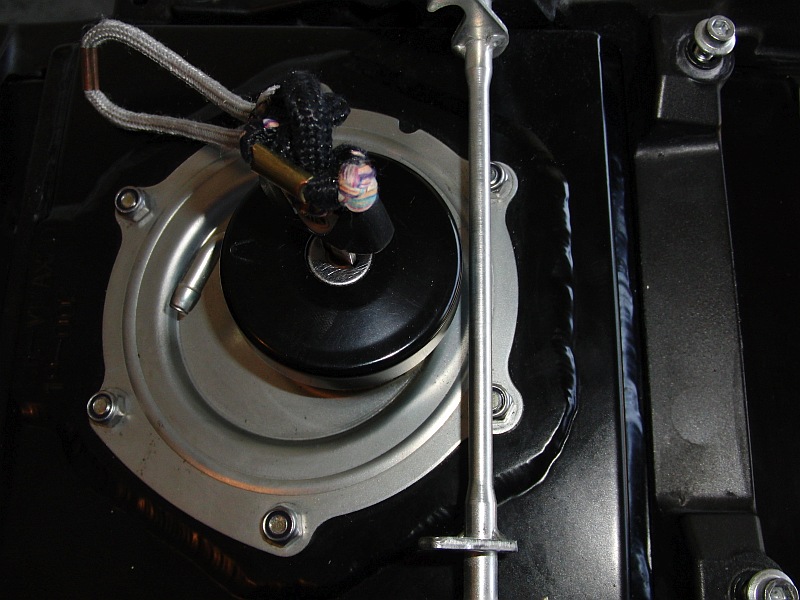

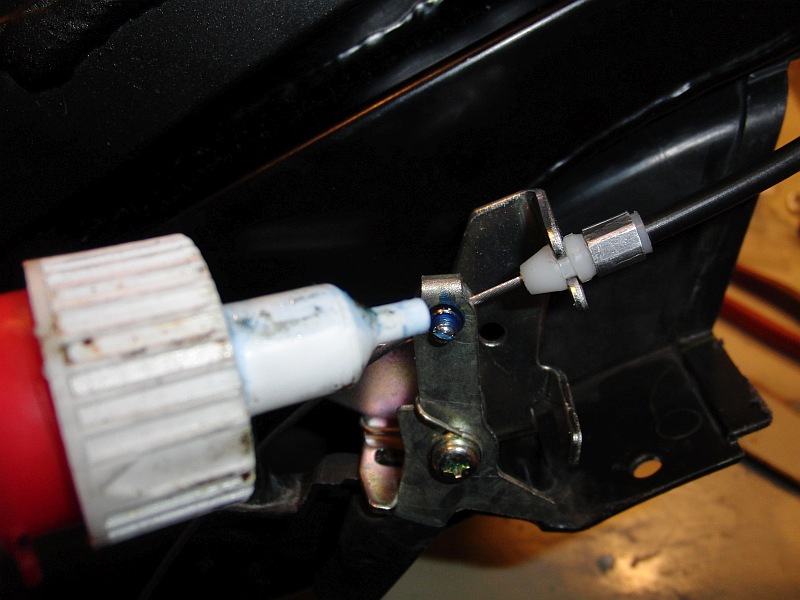

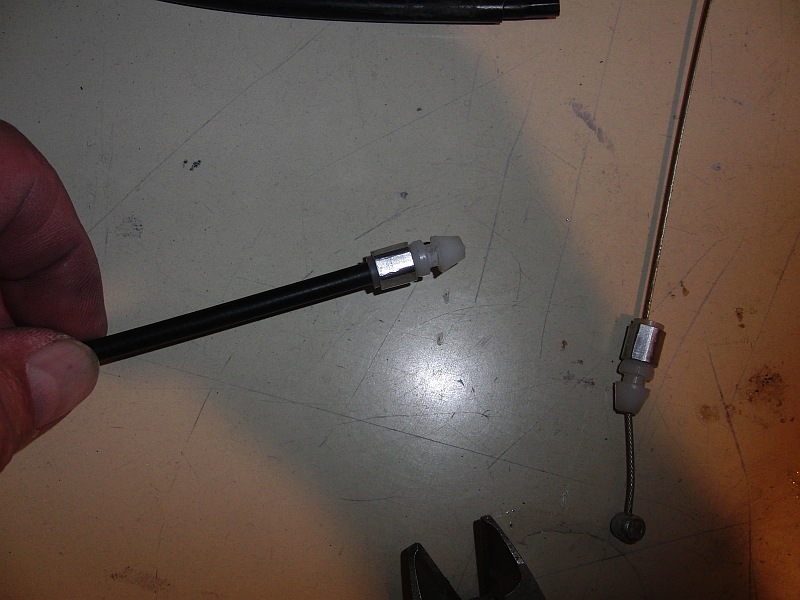

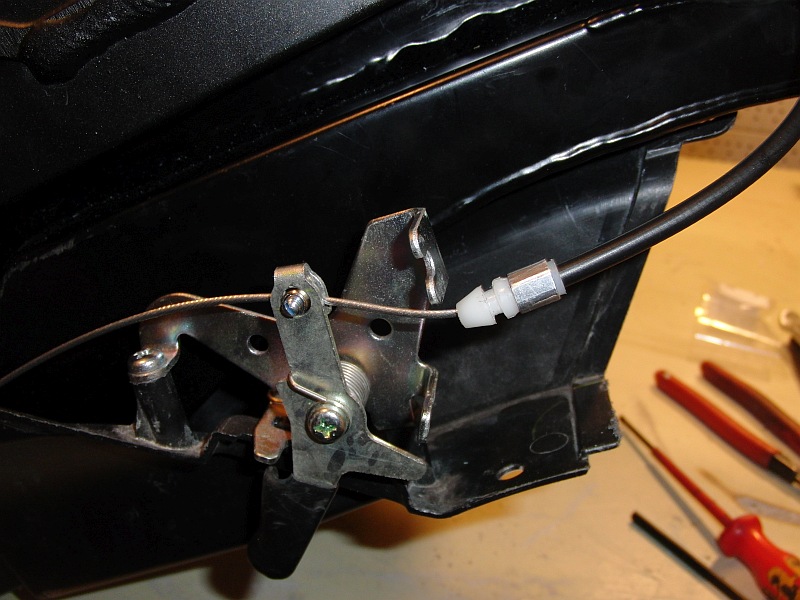

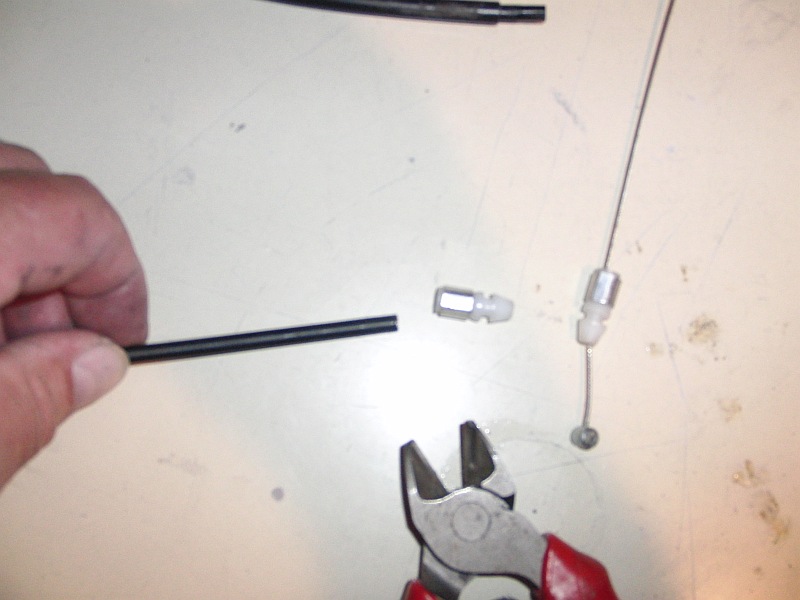

Sitzverschluß Kabel.

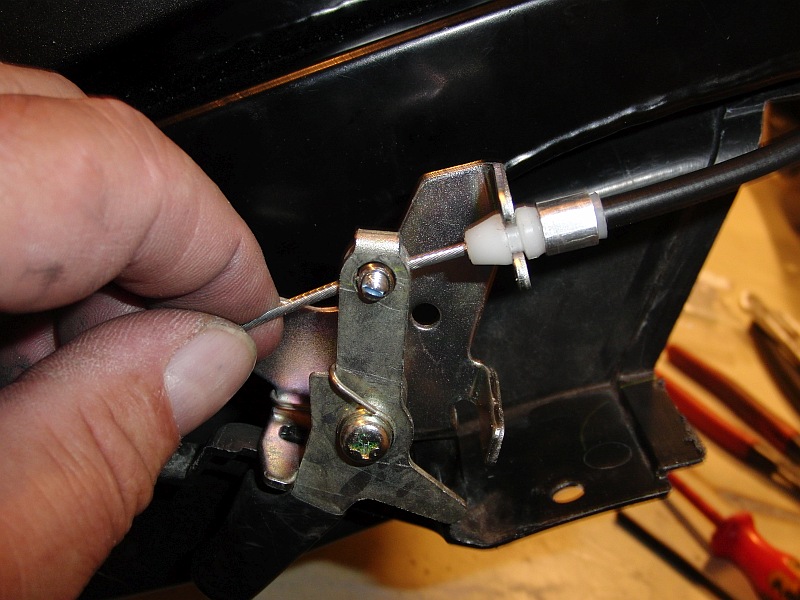

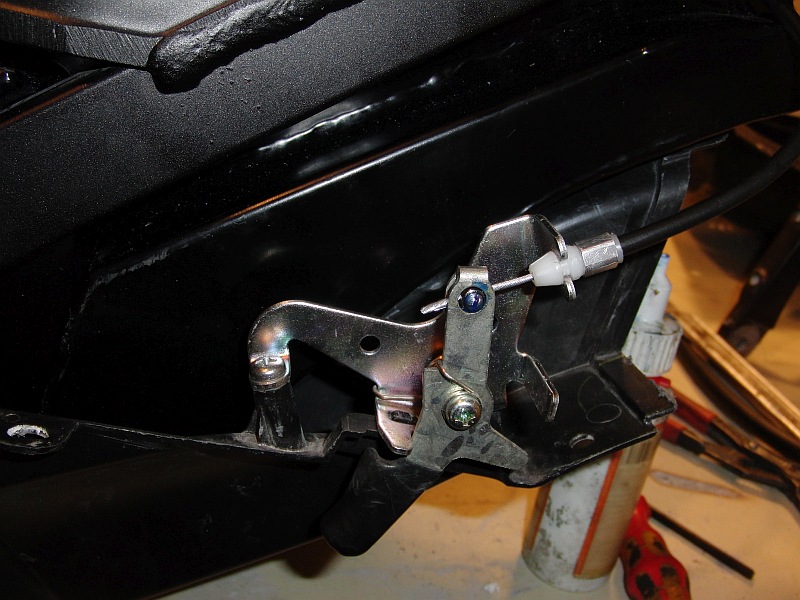

Es kann das Serienkabel verwendet werden,

wenn die dicke Ummantelung mit einem Cutmesser der länge nach aufgeschnitten und abgenommen wird.

Alternativ beiliegendes Kabel passend einbauen

Bild 24-30

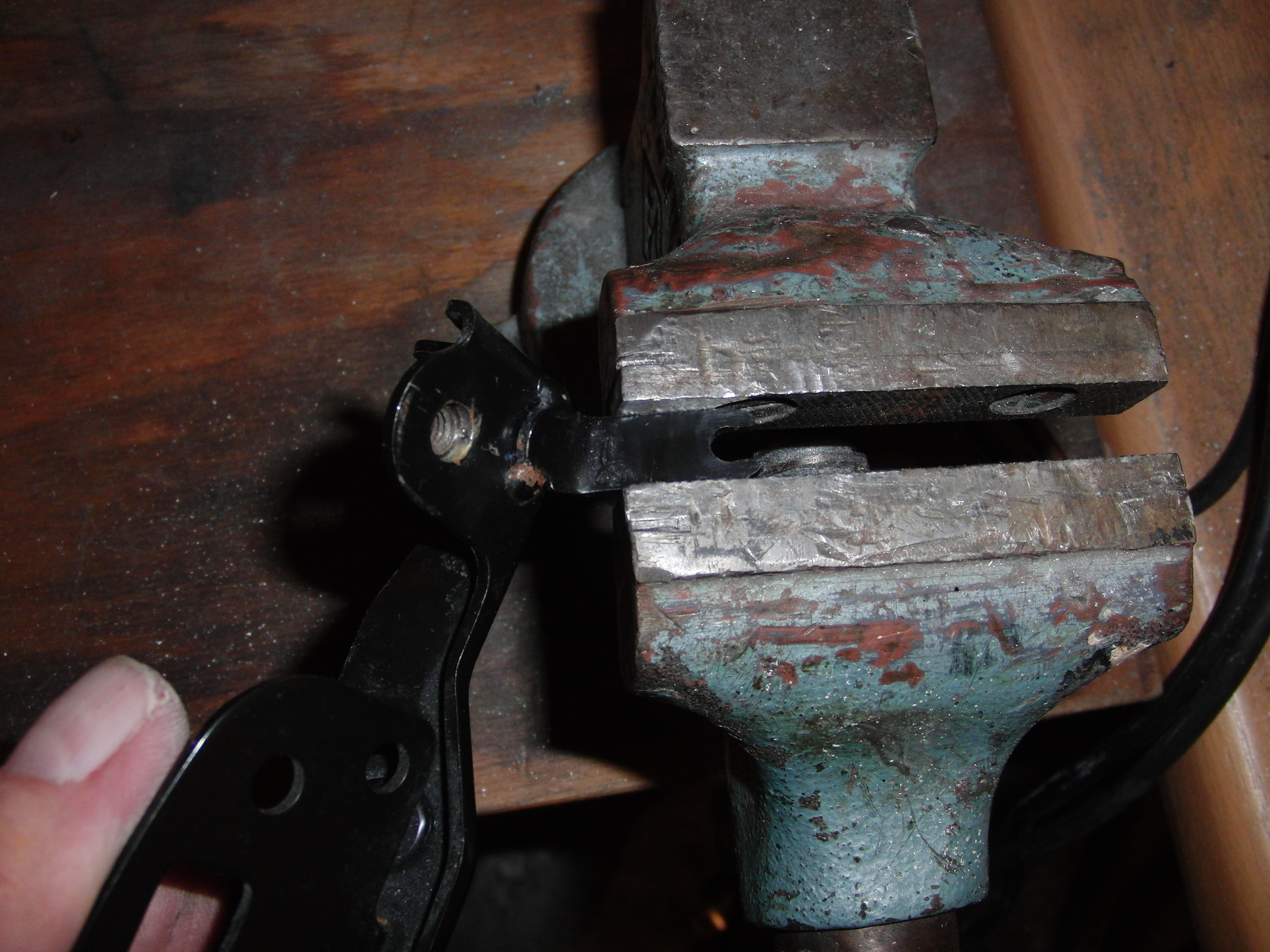

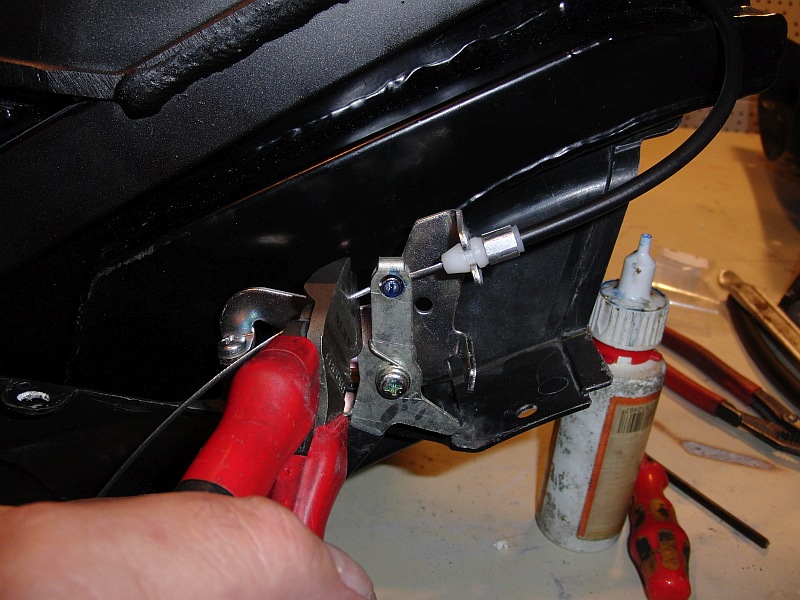

Halter Seilzug nach aussen biegen.

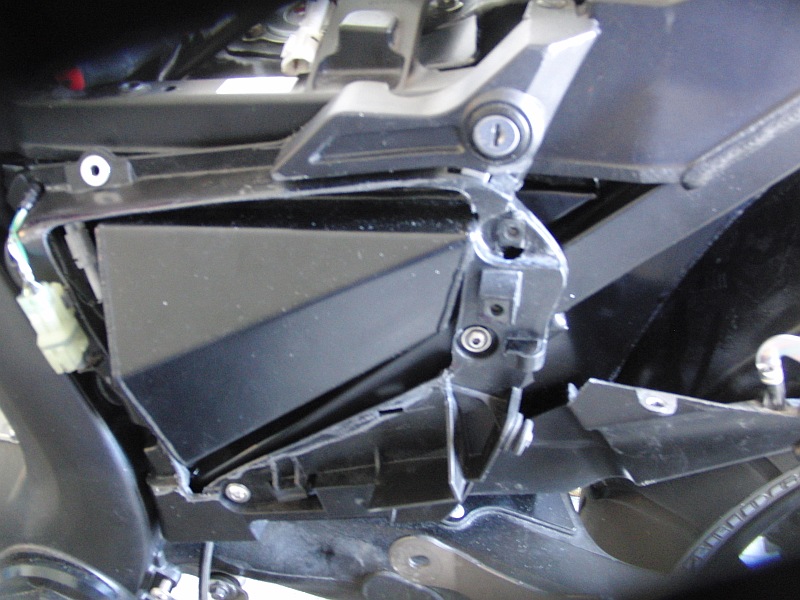

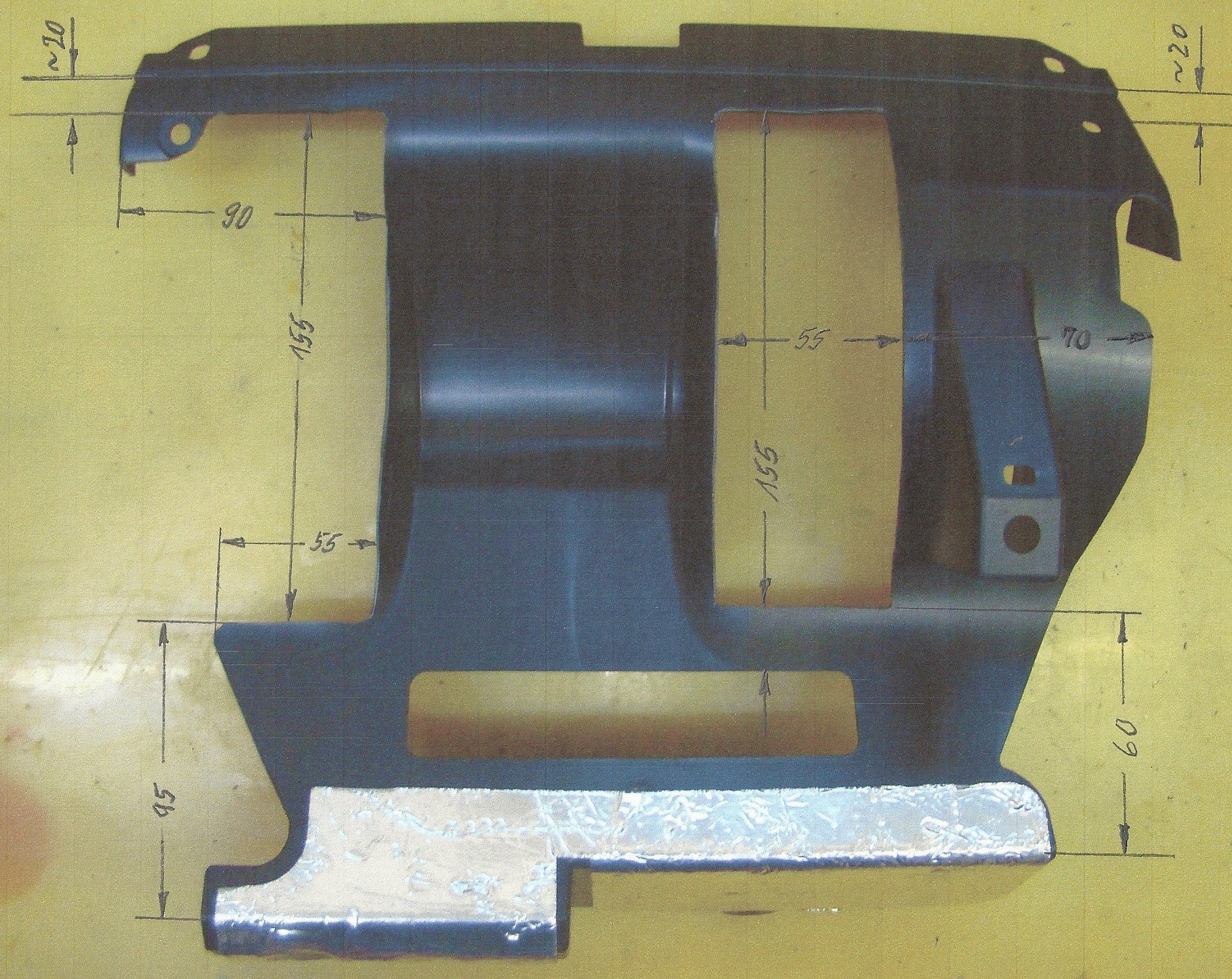

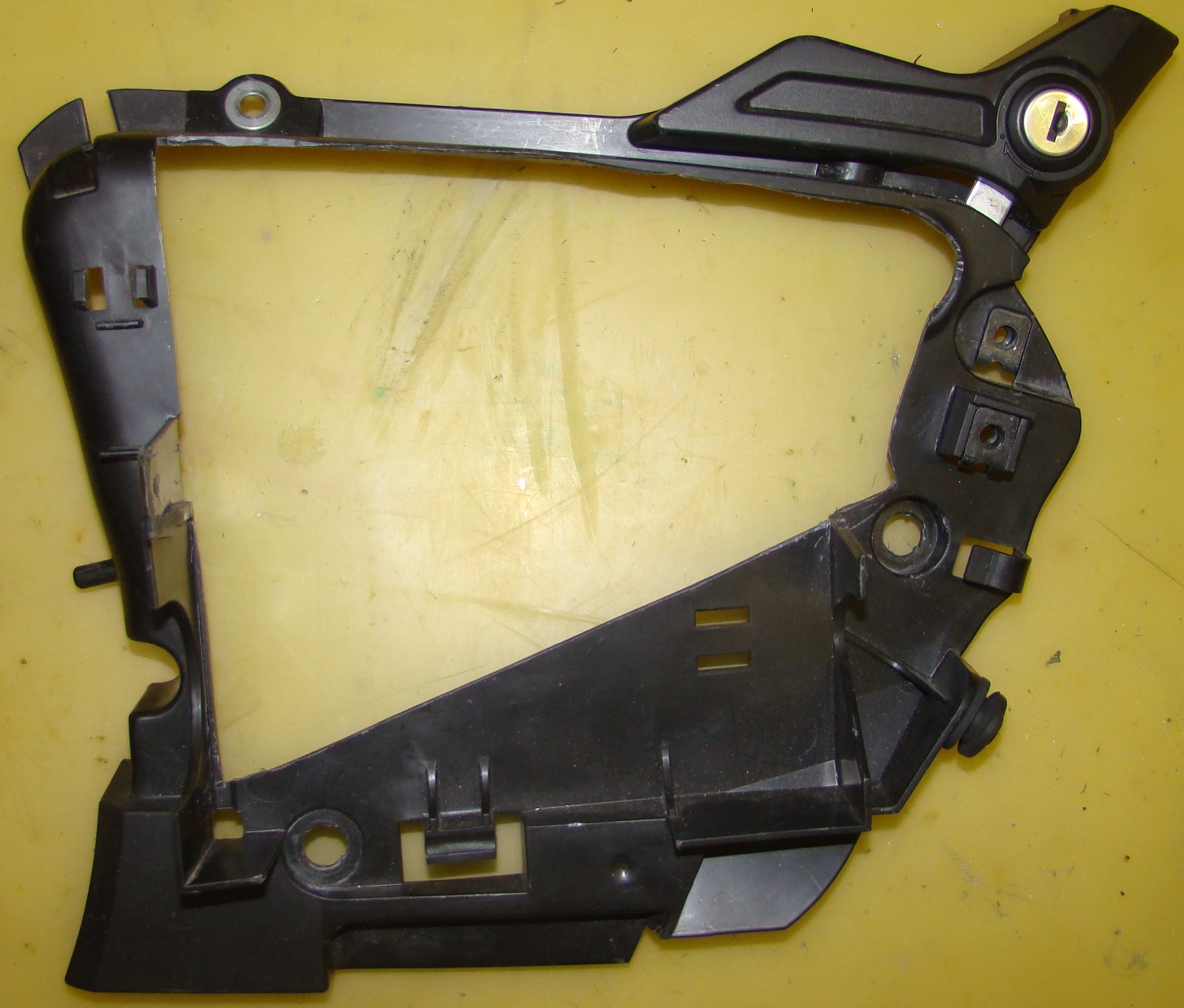

Linke Seite Plastikverkleidung passend ausschneiden Bild 31-34

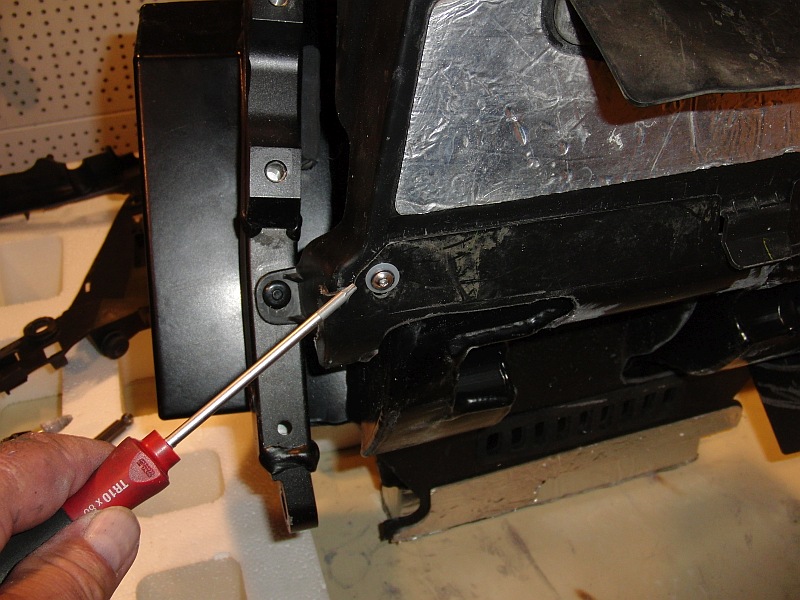

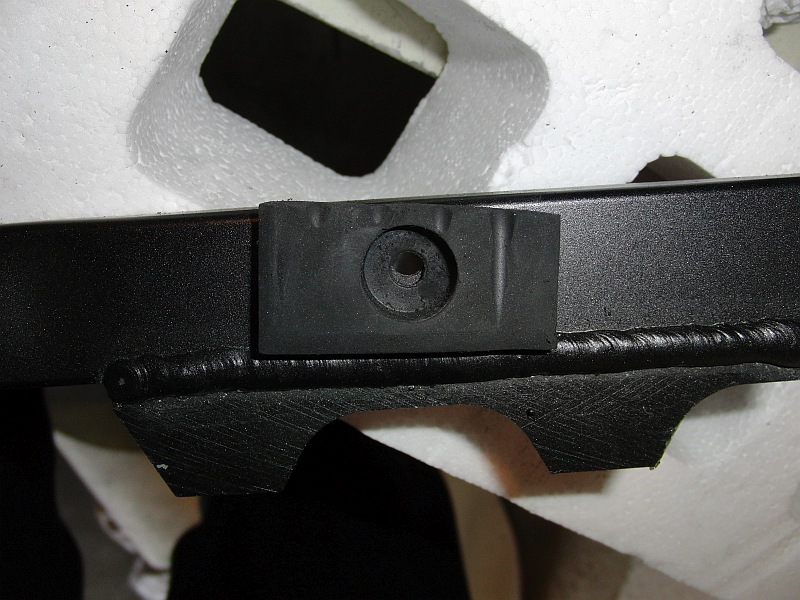

Montage Überlauf - Bild 25

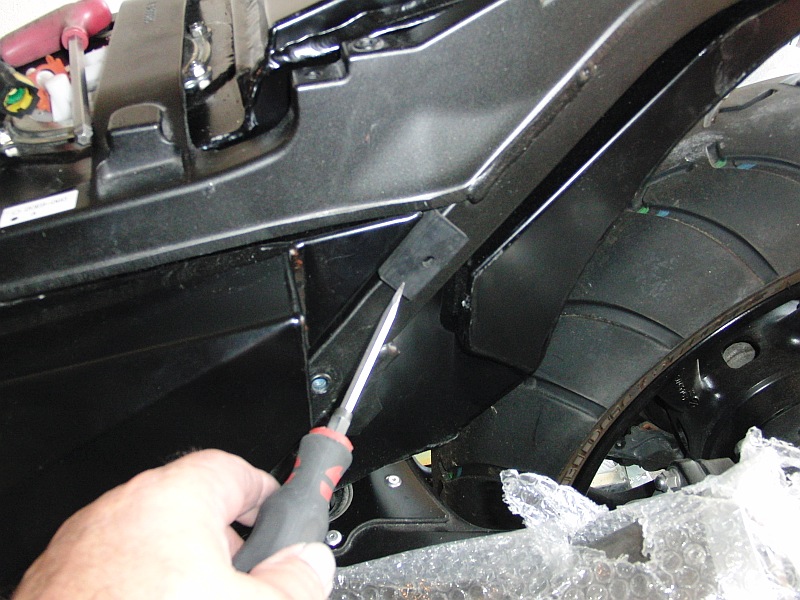

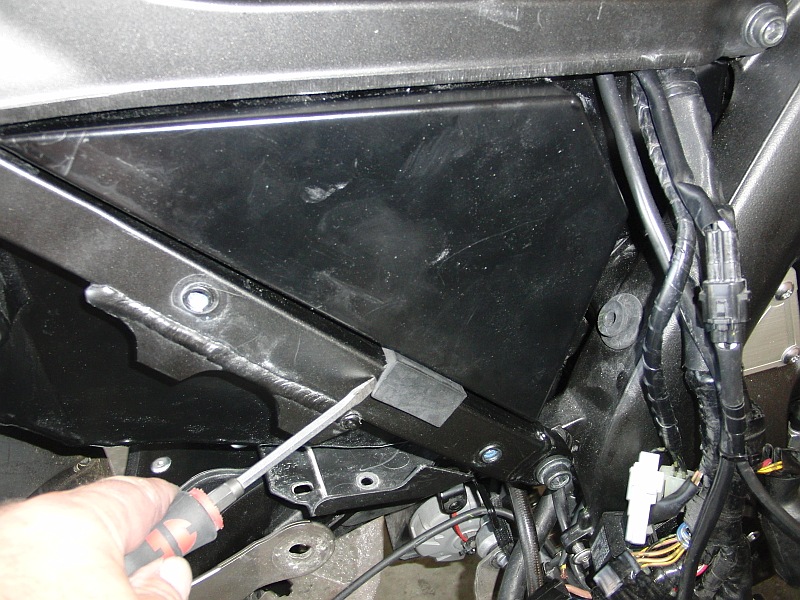

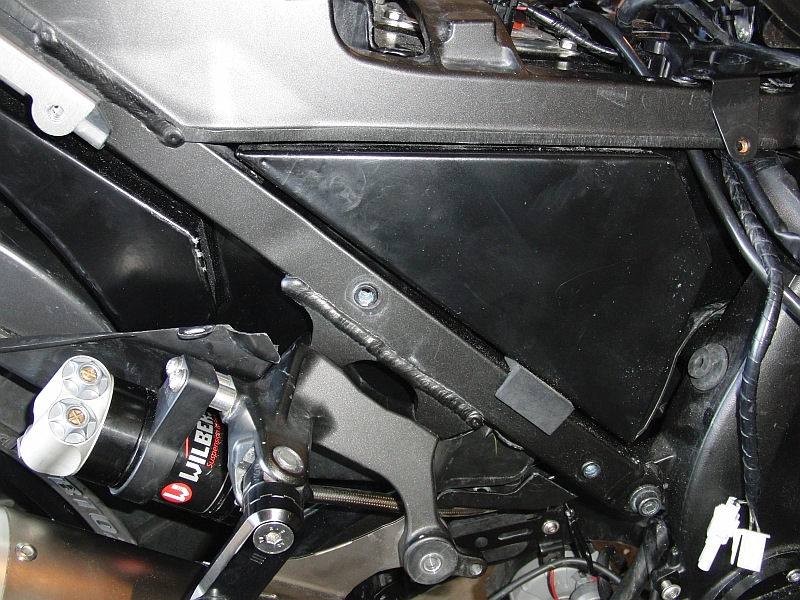

Verwendung der original Gummidistanzen.

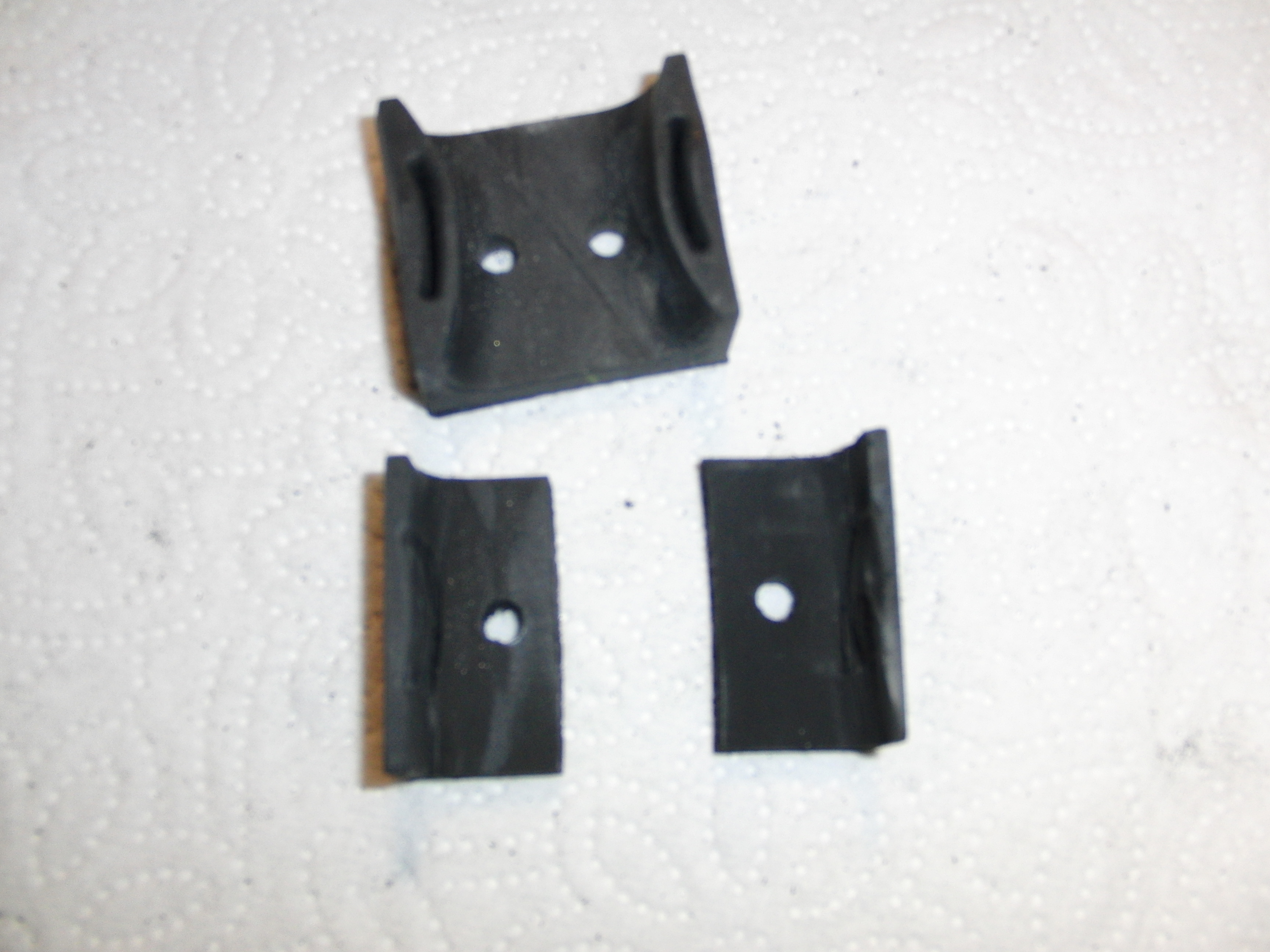

Diese müssen passend zugeschnitten werden

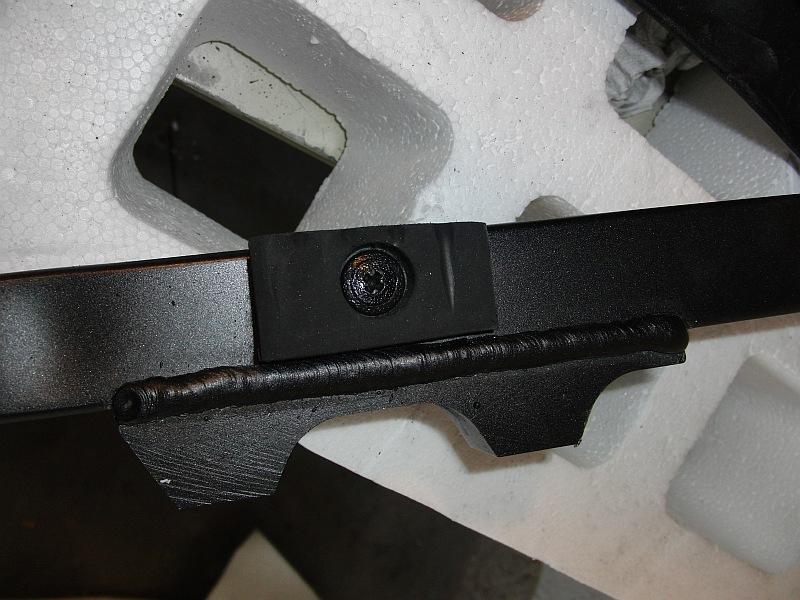

Alternativ lässt sich auch ein Gummiband 2-4 mm dickes mit Doppelklebeband anbringen

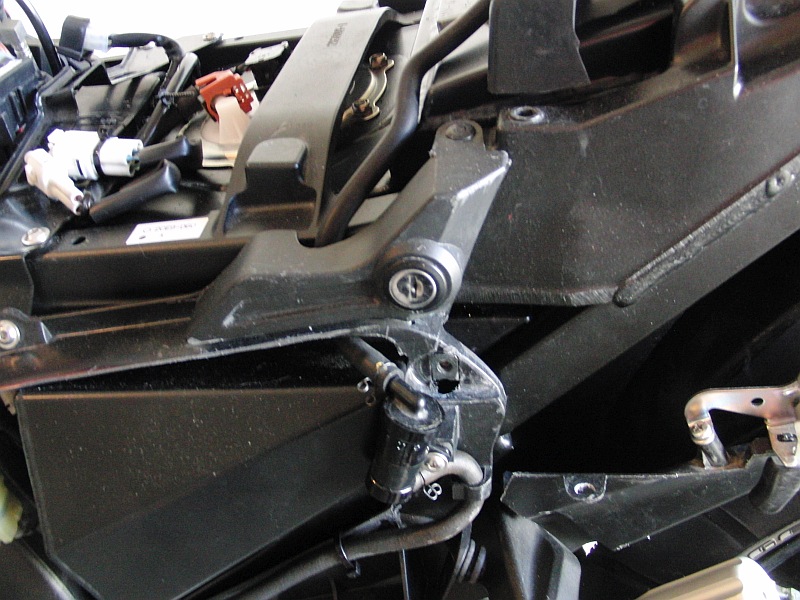

Bild 36 - 45



















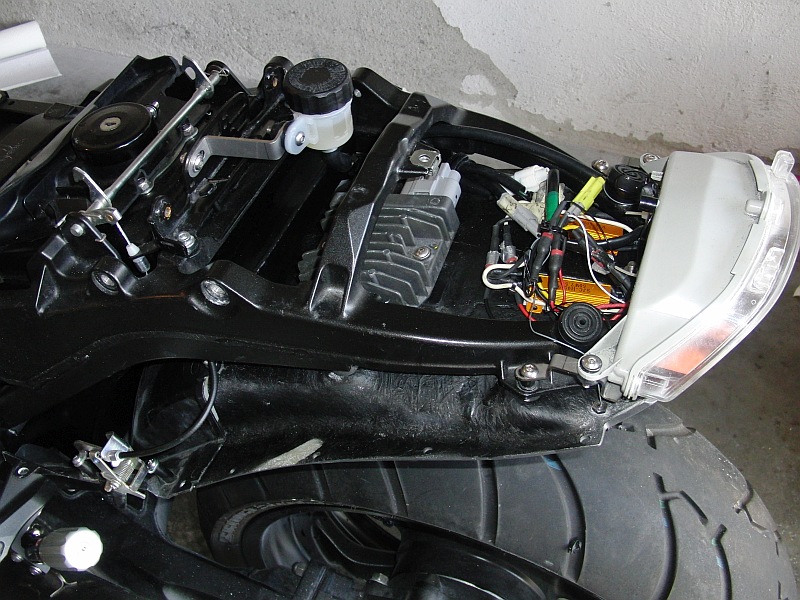

Bremsbehälter

Bremsflüssigkeitsbehälter mit beiliegendem Halter anschrauben und Schlauchverlängerung passend montieren

Bild 46- 47




Einbaulage

Bild 48 - 49 - 50- 51








Rahmen oben anschrauben
