Einbauanleitung Schwabenmax Spoiler Race für K1200R , K1300R , K1200R Sport

                                             Einbauanleitung PDF Version

                  Bitte gehen Sie genau nach dieser Montageanleitung vor.

Vorraussetzung für eine fehlerfreie Montage ist das passende Werkzeug, technisches Verständnis

und etwas Feingefühl.

Sie benötigen keine Schlagwerkzeuge Brecheisen und keinerlei Gewaltakte !!!


Bitte kontrollieren Sie die angelieferten Ware,

alle hier aufgeführten Teile müssen vollständig vorhanden sein!

Sollte etwas fehlen oder schadhaft sein, melden Sie sich bitte schnellstmöglich !
Teileliste:

GFK Seitenteile rechts/links unlackiert.

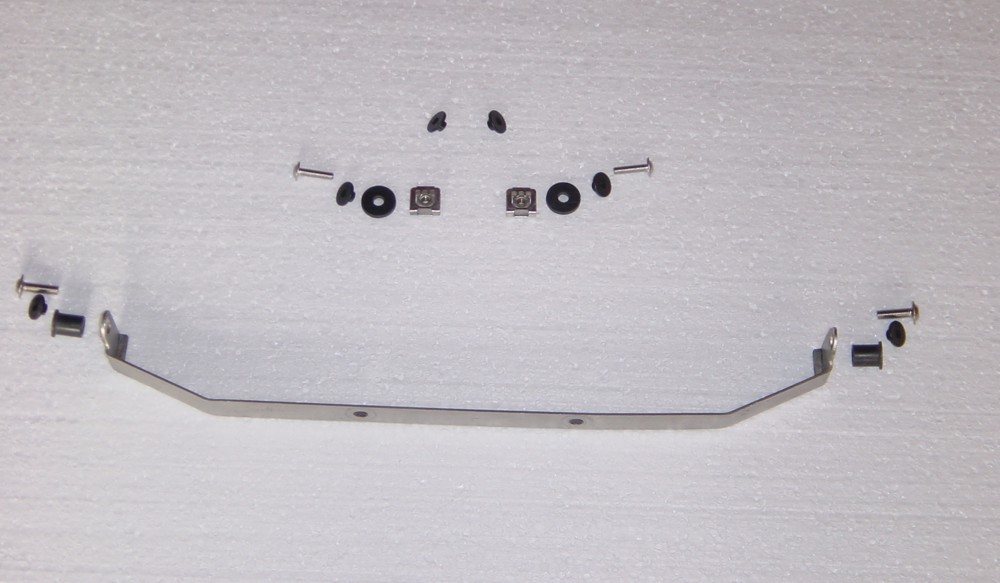

Haupthalter, 2 x M8 x 10, 2 x Gummimutter M6,

2 x Imbus M6 x 20, 2 x Polyamid Bundscheibe

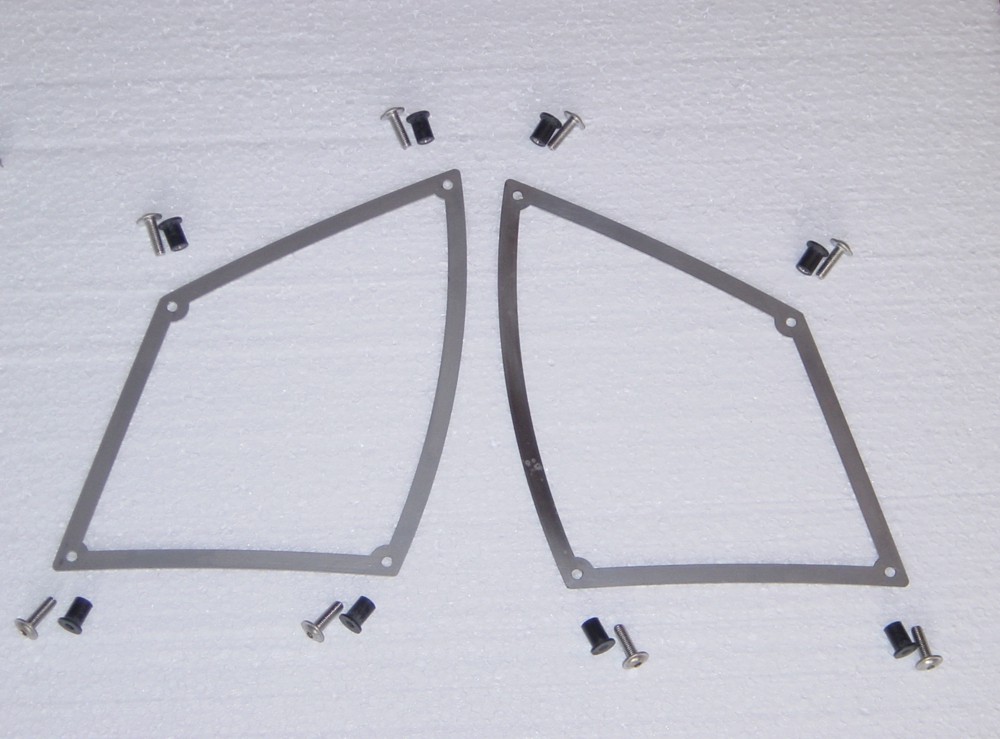

2 x Seitlich Luftauslass Rahmen V2A - 0,8mm

8 X Gummimutter M4, 4 x Imbus M4 x 16

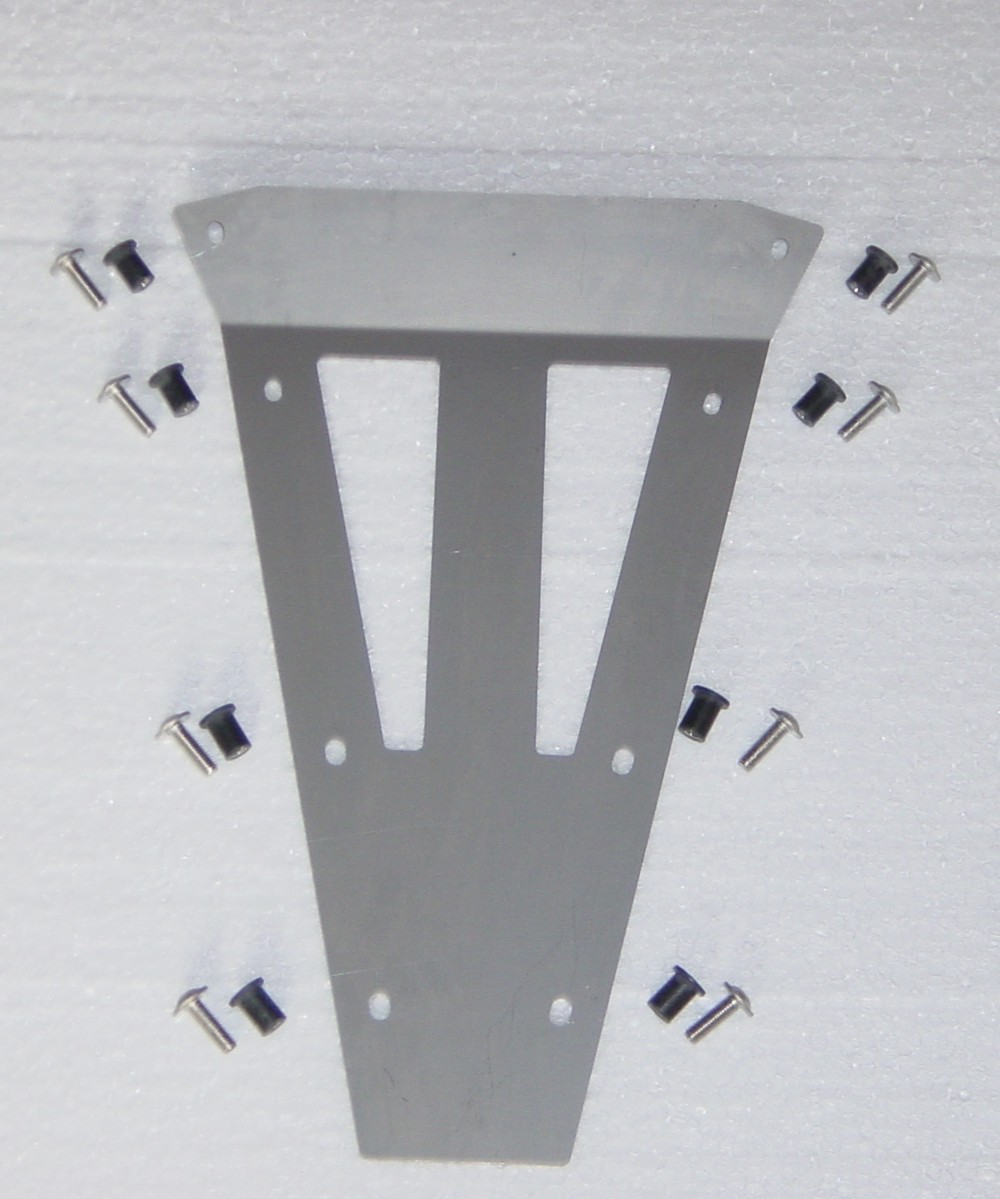

1 x Unteres Spritzblech V2A - 0,8 mm,

8 x Gummimutter M4, 8 x Imbus M4 x 16

1x Oberes Spritzblech V2 A - 0,8 mm,

4 x Gumimutter M4, 4 x Imbus M4 x 16



Achtung!
Die Bundscheiben dienen als Lochverstärkung und zur Vermeidung von Verkleidungsrissen.
Der Bund muß in die Bohrung eingeführt werden.

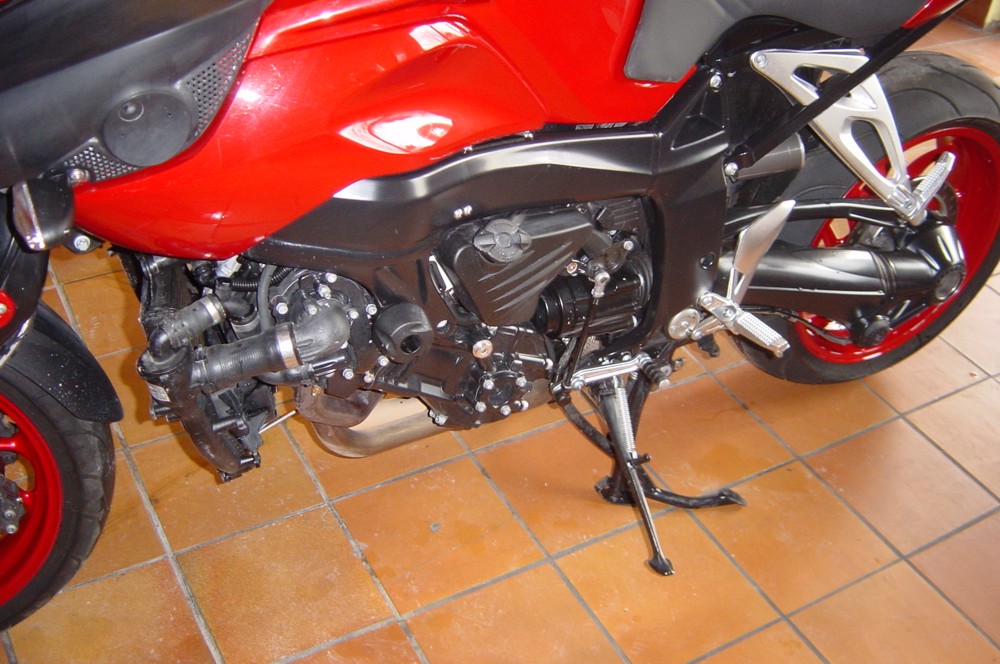

Fahrzeug montagesicher aufstellen, z.B.auf den Hauptständer, Aufbockvorrichtung,

oder wenn nicht anders möglich auf den Seitenständer.Seitenständer ausklappen.





Demontage der linken Kühlerverkleidung und der Lammellen vorne am Kühler.

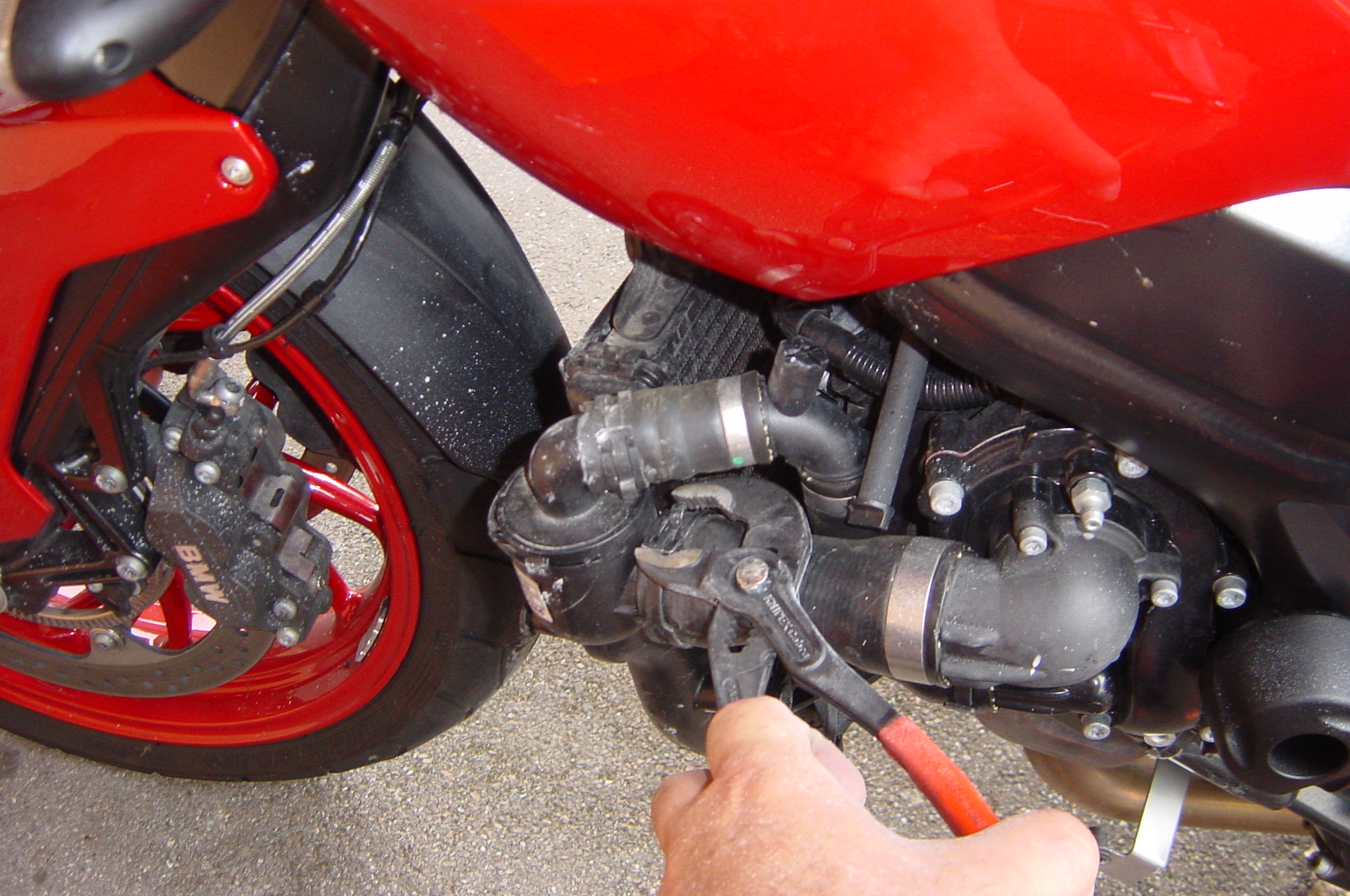

Mit einer Wasserpumpenzange klemmen Sie die Halteschelle des Wasserschlauchs zusammen

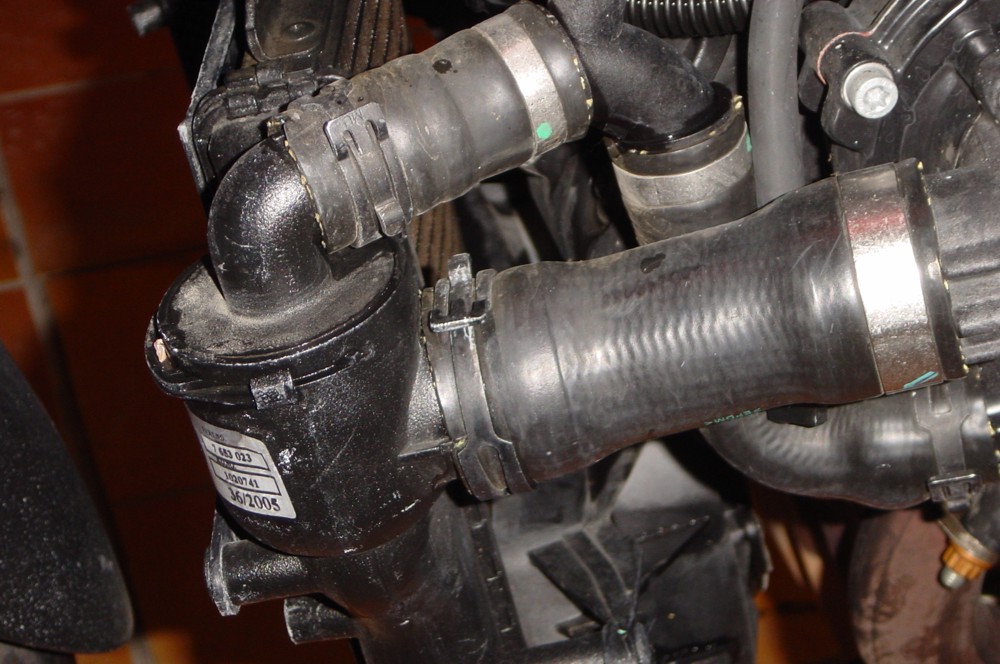

und drehen Sie diese in die Position nach oben wie auf dem Bild.




Montieren Sie den Haupthalter vorne am Motorblock

in die vorhandenen M8 Gewinde.

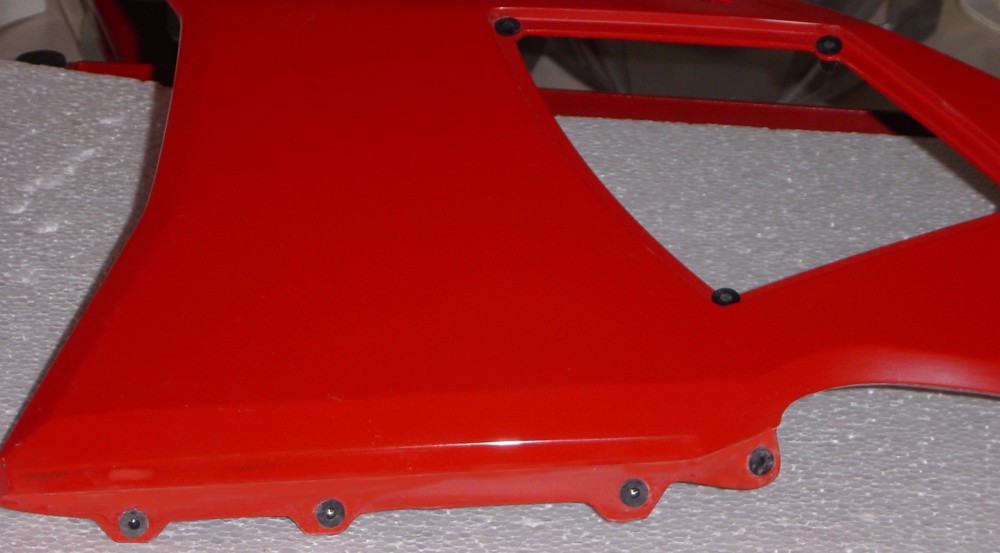

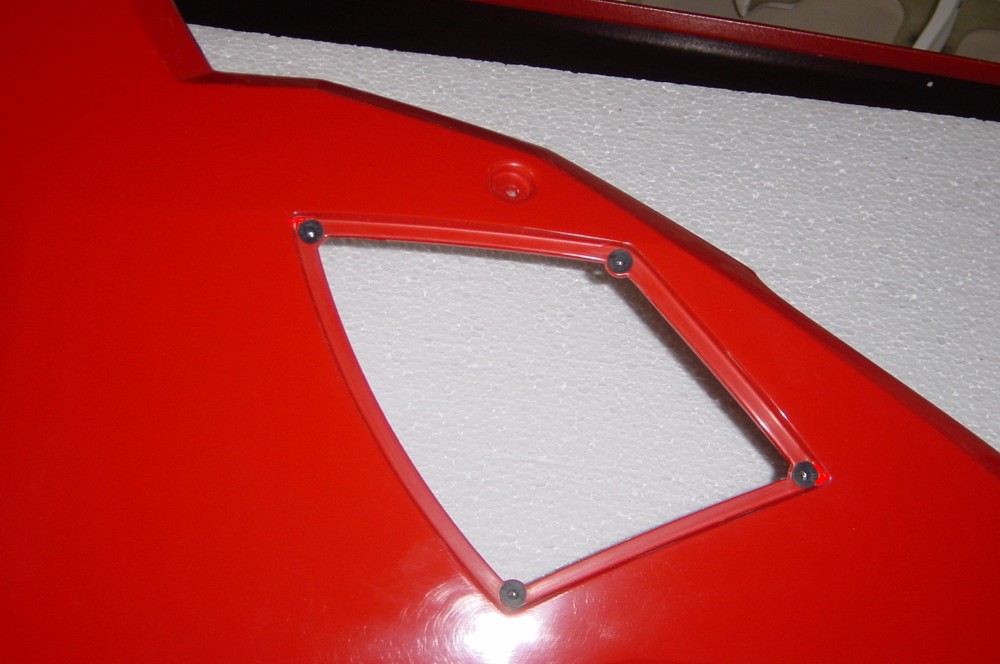

Montieren Sie die Gummimuttern in das GFK Spoilerseitenteil an der Unterseite

dem seitlichen Luftauslass und vorneam Keil Keil.

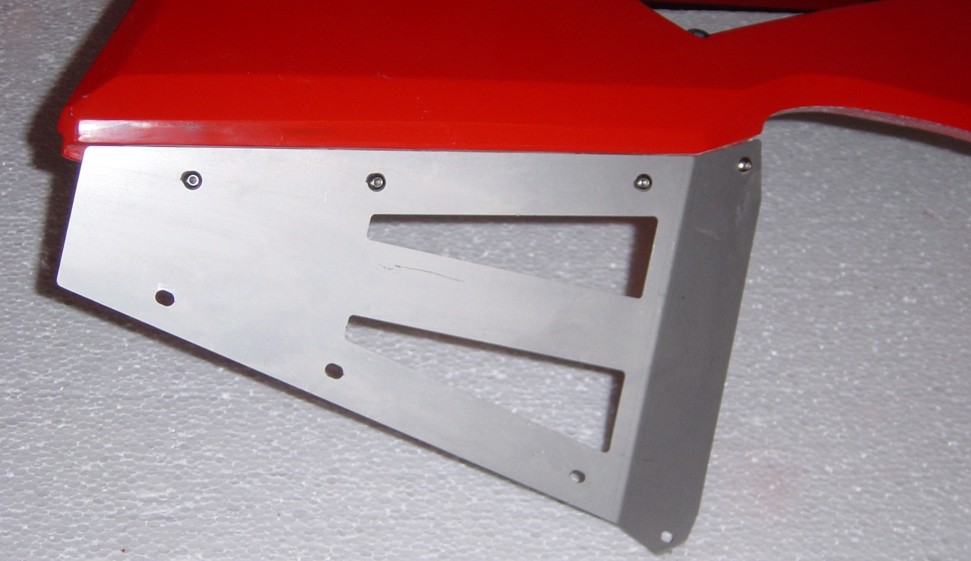

Montieren Sie das untere Spritzblech, schrauben sie es zu ca. 70% fest.






Montage der lackierten Teile am besten mit 2 Personen !

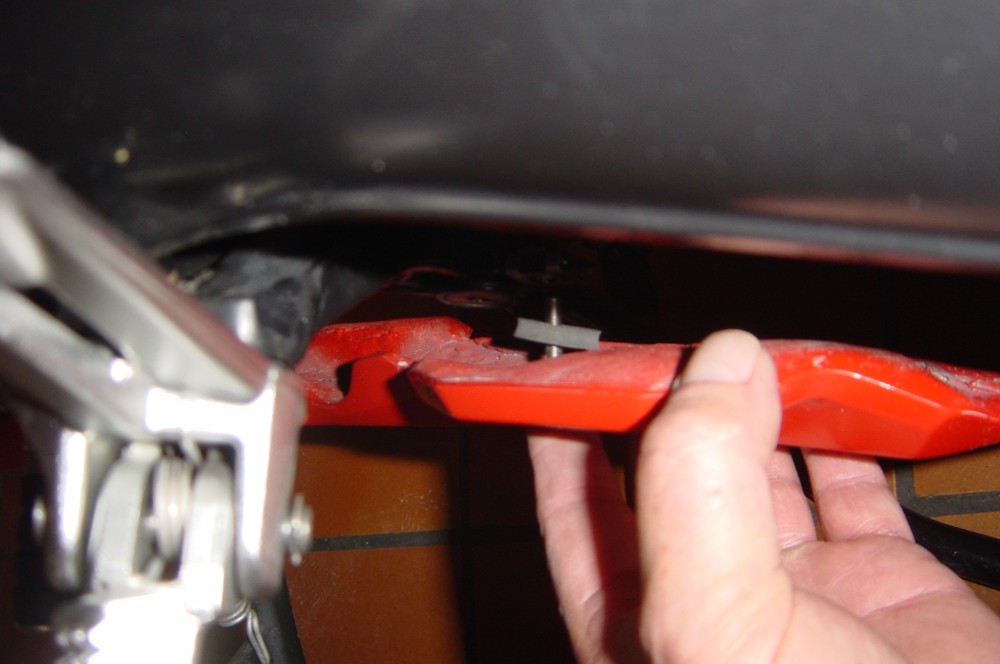

Halten Sie die Verkleidung ans Fahrzeug und montieren Sie die M6 Schraube mit Polyamid Bundscheibe, mittg ( Haupthalter )

Ziehen Sie die Schraube zu ca. 70% fest.

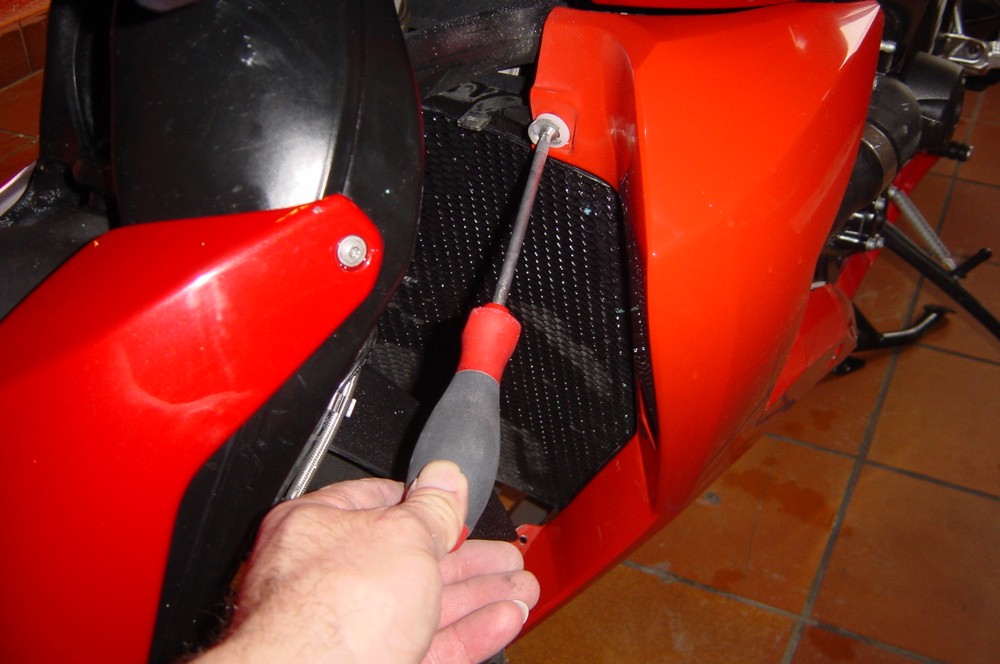

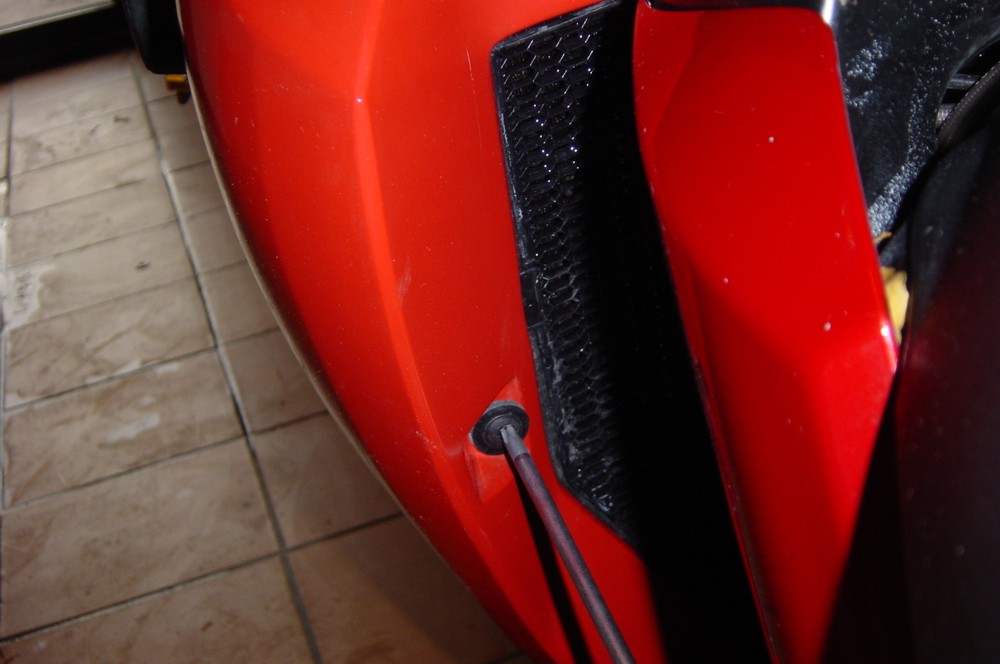

Montieren Sie die obere Kühlerschraube, ziehen Sie diese zu ca. 70% fest.





Montieren Sie die Befestigungsschraube hinten, legen Sie die Gummischeibe zwischen GFK und Klemmmutter,stecken Sie die Bundmutter in die vorhandene Bohrung und schrauben Sie das Ganze mit ca. 70% fest






Montieren Sie das Verkleidungsteil rechts nach demselben Schema wie links.

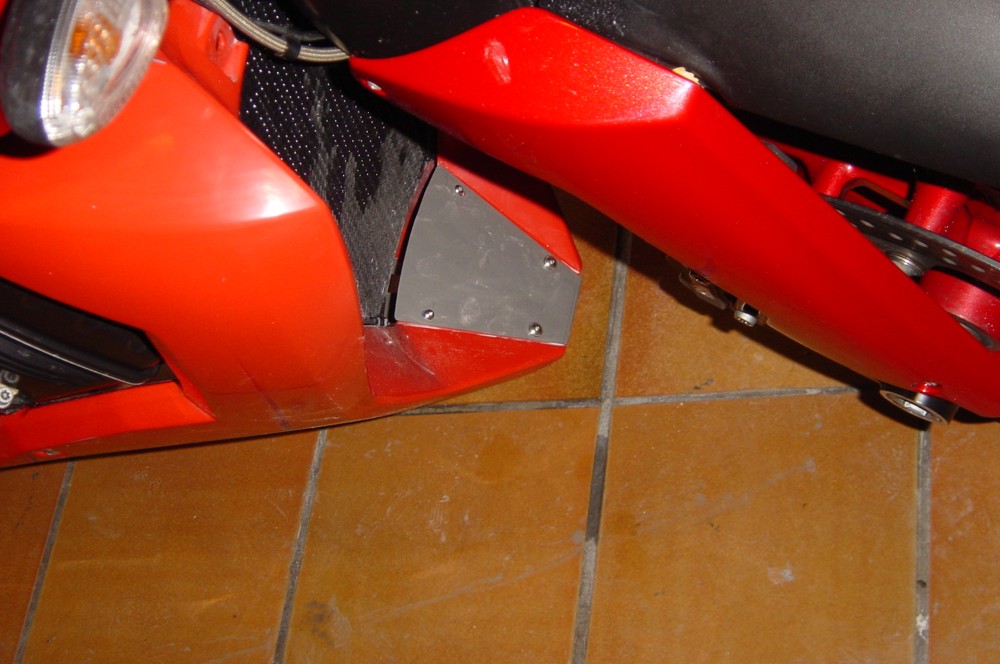

Achten Sie darauf daß das untere Blech aussen bzw. nach unten positioniert ist.

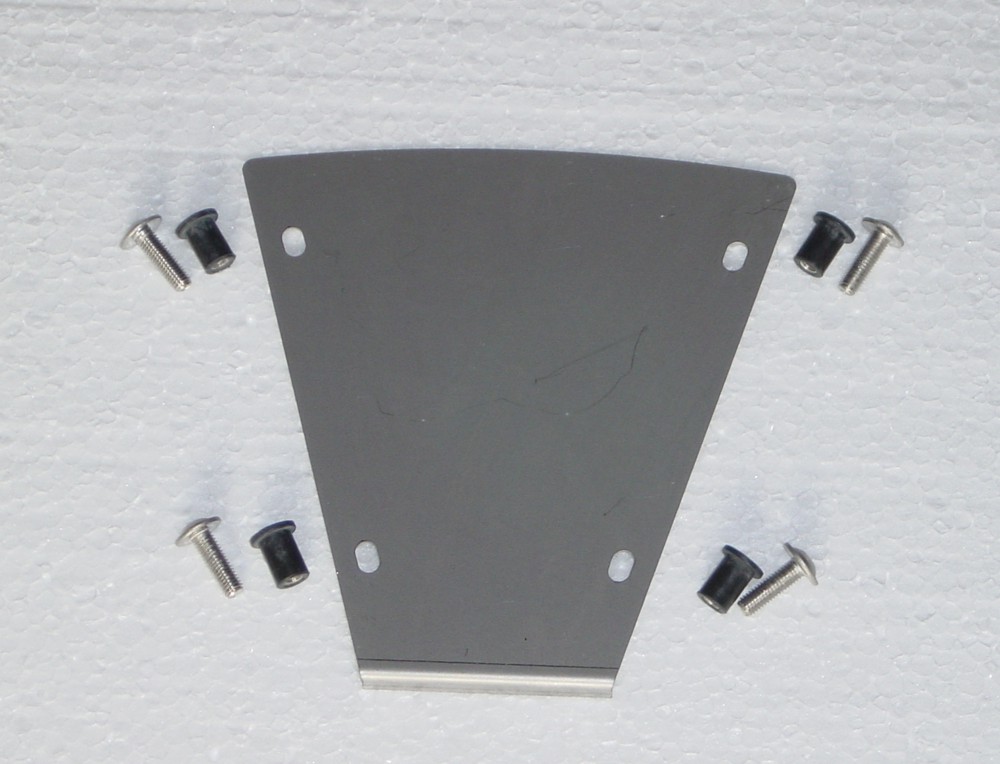

Montieren Sie das vordere Spritzblech ( Keil ) sowie alle 4 Schrauben am unteren Blech,

ziehen Sie alles zu ca. 70% fest.

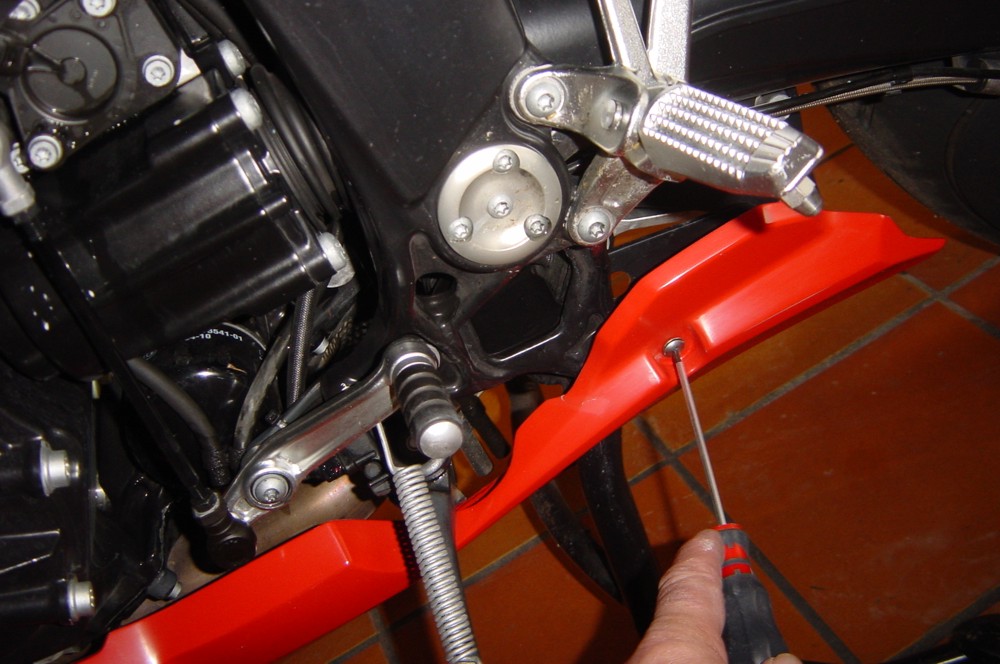

Montieren Sie die vordere untere Halteschraube links und rechts, ziehen sie diese zu ca. 70 % fest.




13.
Kontrollieren Sie ob alle Teile zu Ihrer Zufriedenheit richtig positioniert sind.

14.
Ziehen Sie nun die Schrauben in folgender Reigenfolge fest.

14/1. alle 4 Schrauben am Verkleidungskeil vorne
14/2. alle 8 Schrauben am Unterbodenblech
14/3. jeweils die Schraube am Haupthalter links /rechts
14/5. Jeweils die obere Kühlerschraube
14/6. jeweils die untere Kühlerschraube
14/7. Kontrollieren Sie die Freigängigkeit des Hauptständers, beidseitig muß mindestens ein Spaltmaß vom 3 mm vorhanden sein,bei fest angezogener Schraube.

       Wenn die Freigängigkeit des Hauptständers  gegeben ist ziehen Sie die hintere Schraube fest.

15. Sie sind nun ( hoffentlich ) glücklicher Besitzer eines hochwertigen Schwabenmax Bauteils , gehen Sie pfleglich und sorgsam damit um  so haben Sie lange Spaß und Freude daran.

Wie wünschen allzeit gute Fahrt, viel Spaß und Freude, keine lästigen Polizeikontrollen und immer ein gesundes Heimkehren.

Ihr Schwabenmax Team
