| Schwabenmax Heckhöherlegung für K1200 / K1300 Modelle Technische Daten: |
|
Schwabenmax
B-K/25 |
Schwabenmax B-K/31 |
Schwabenmax B-K/37 |
Original | |
| Winkelmaß - mm | 236 mm | 230 mm | 223 mm | 261 mm |
| Höherlegung - mm | + 25 mm | +31 mm | +37 mm | 0 mm / Serie |
|
Bodenfreiheit Fahrerraste - mm |
+16,5mm | +20,5mm | +24,5 mm | 0 mm / Serie |
|
Neigungswinkel änderung -Grad |
+0,9 | +1,12 | +1,35 | |
|
Lenkkopfwinkel Grad |
S-
61,5 R- 61,9 |
S- 61,7 R- 62,1 |
S- 61,85 R- 62,35 |
S -
60,6 R - 61 |
| Material |
AlMG4,5Mn07 |
AlZn5,5MgCu |
||
| Materialstärke | 8 mm | 6 mm | ||
| Haltebohrungen | 10,0 mm
|
10,2 mm | ||
|
Herstellungs- verfahren |
3D - CNC - Gefräst 3 Haltebohrungen abgesenkt auf 6 mm, umlaufende 45 Grad Fase 2 mm |
Gestanzt | ||
| Oberflächen- vergütung |
Eloxal silber
|
keine | ||
|
Gewicht |
240-245 Gramm |
166 Gramm | ||
Materialfestigkeit
|
0,2%Dehngrenze RP 0,2 |
2130 MPa | 240 - 310 MPa | ||
| Zugfestigkeit | 240 - 285 MPa | 250 MPa | ||
| Bruchdehnung A5 | mind. 16% | mind. 8-10 % |

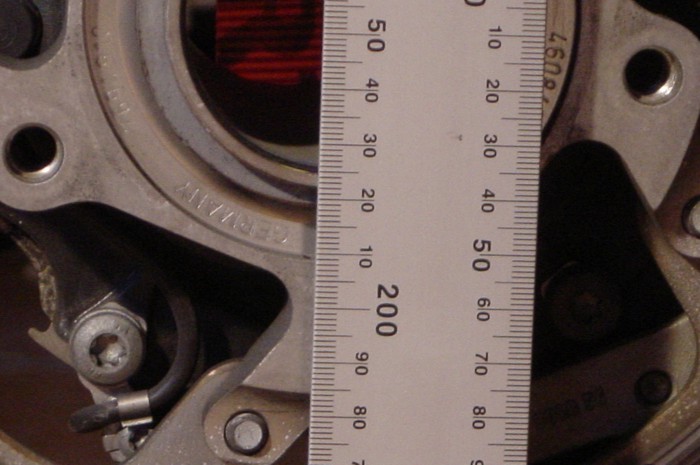

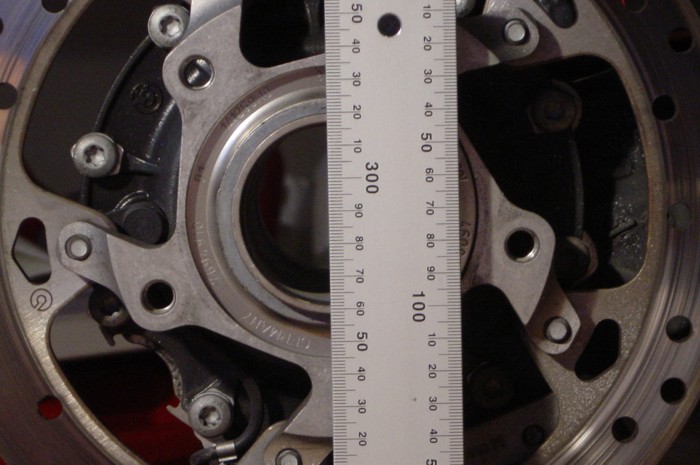

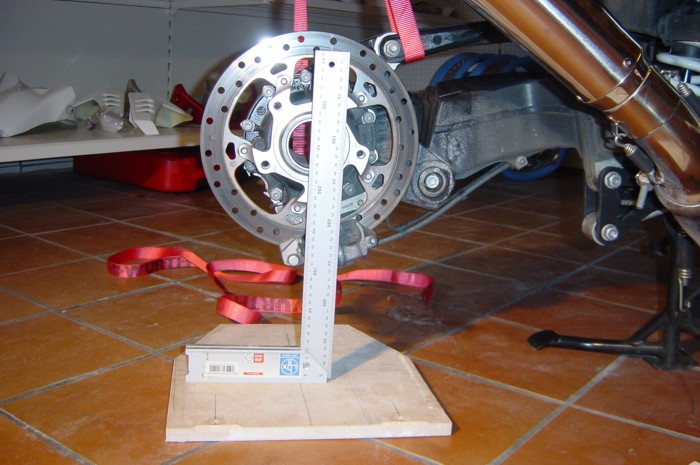

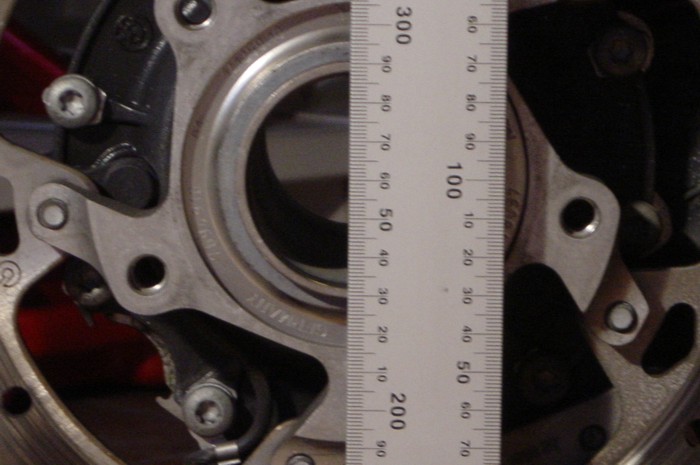

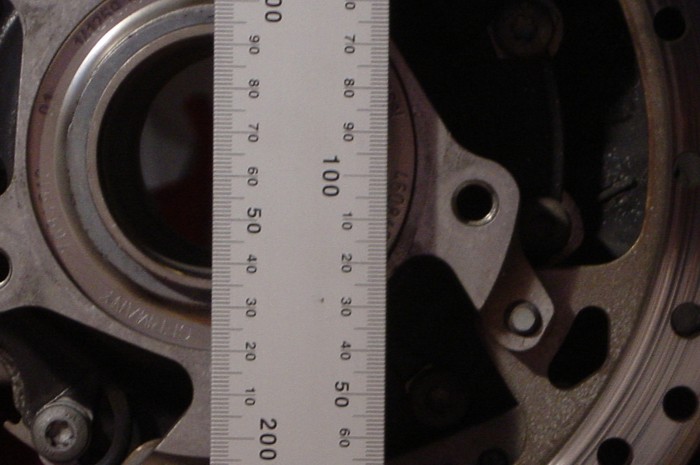

| Messmethode: Die angegebenen Werte wurden wie nachfolgende Bilder zeigen durch eine einfachen Meßmethode mittels eines Winkels senkrecht zur Hinterachse ermittelt |
 |
 |
|||
| Messmethode | Original | |||
 |
 |
 |
||
| BK/25 | B-K/31 | B-K/37 |
